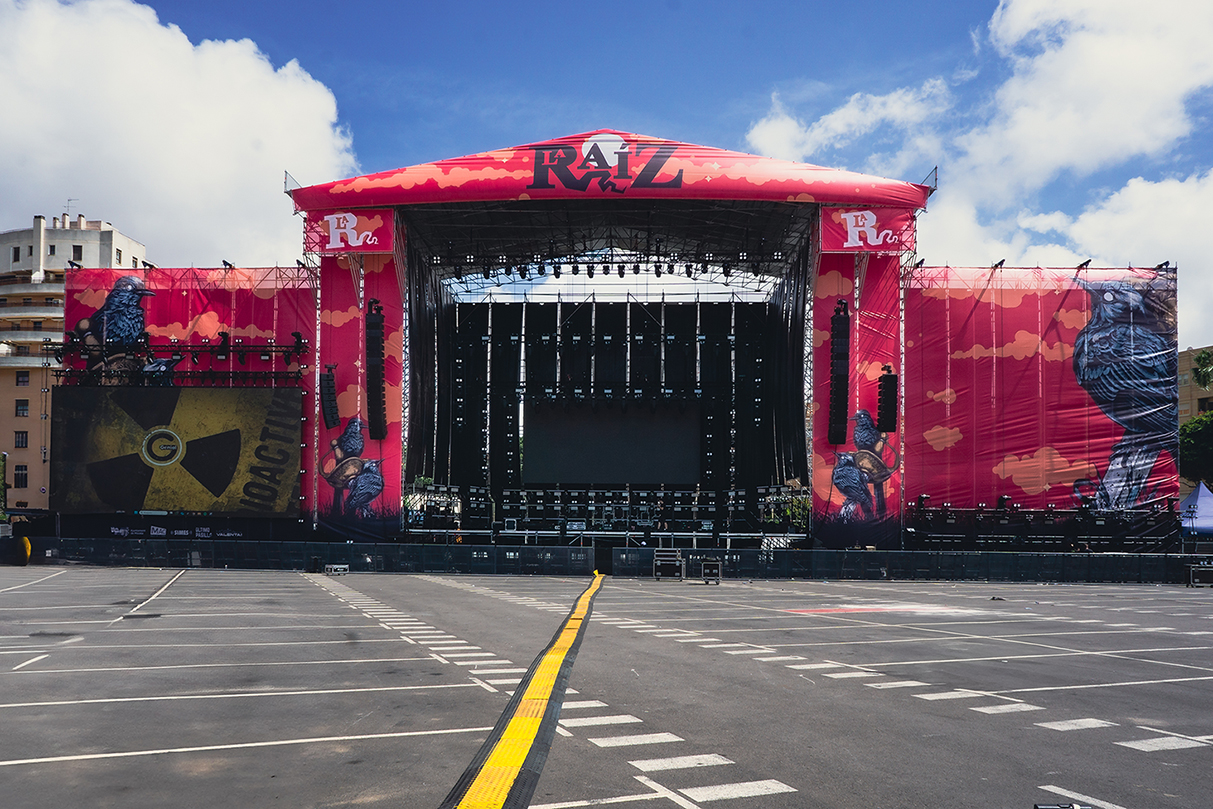

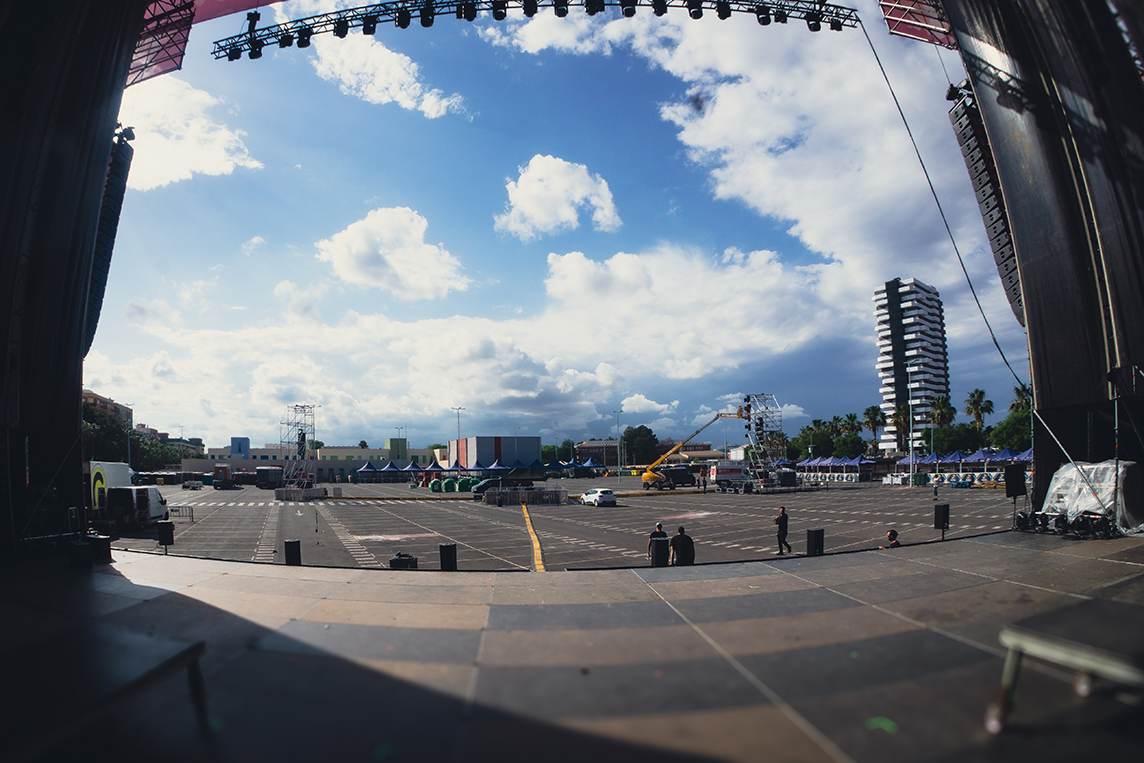

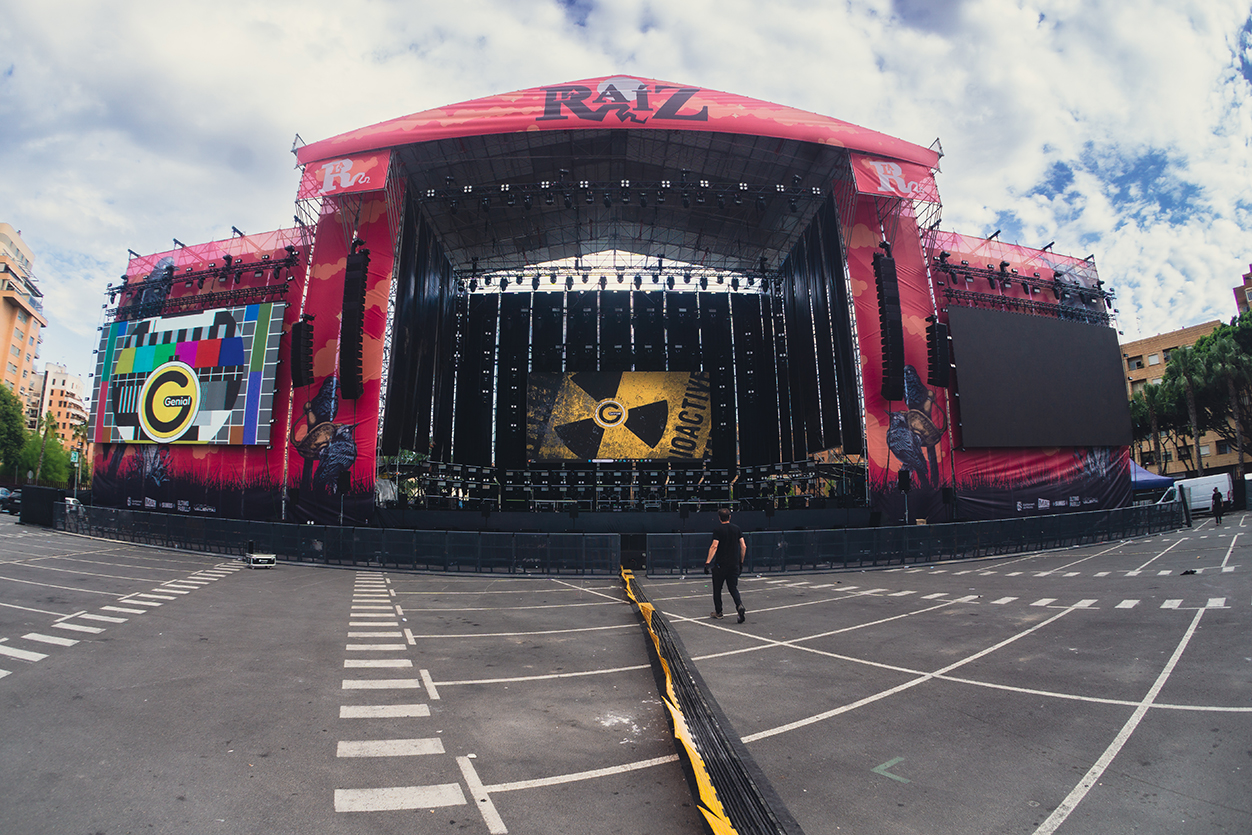

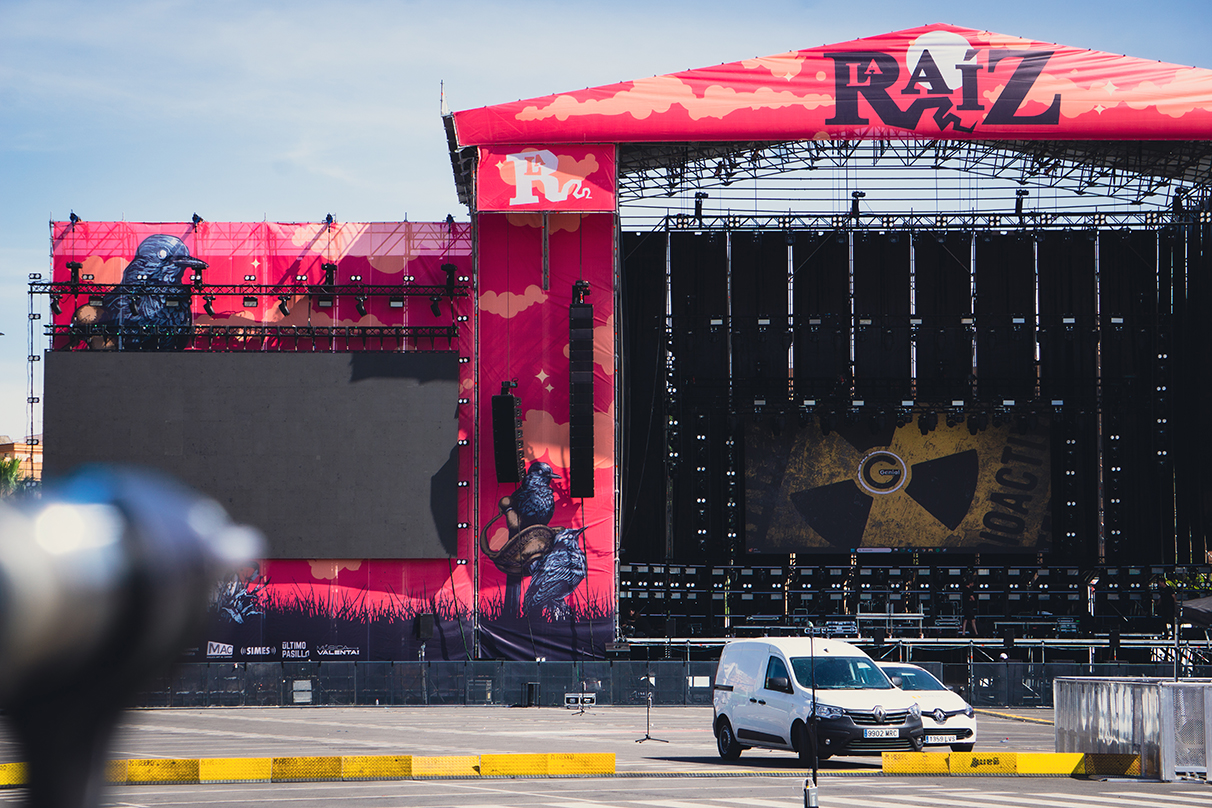

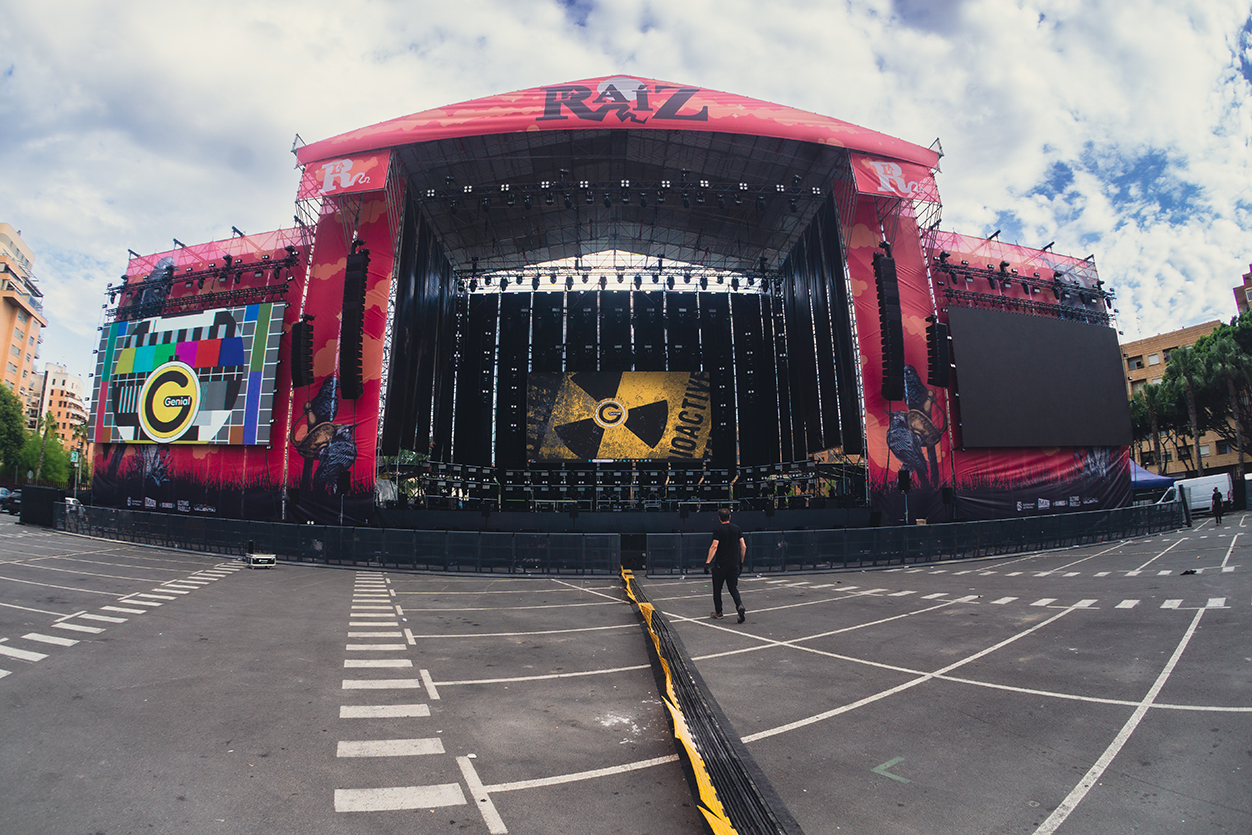

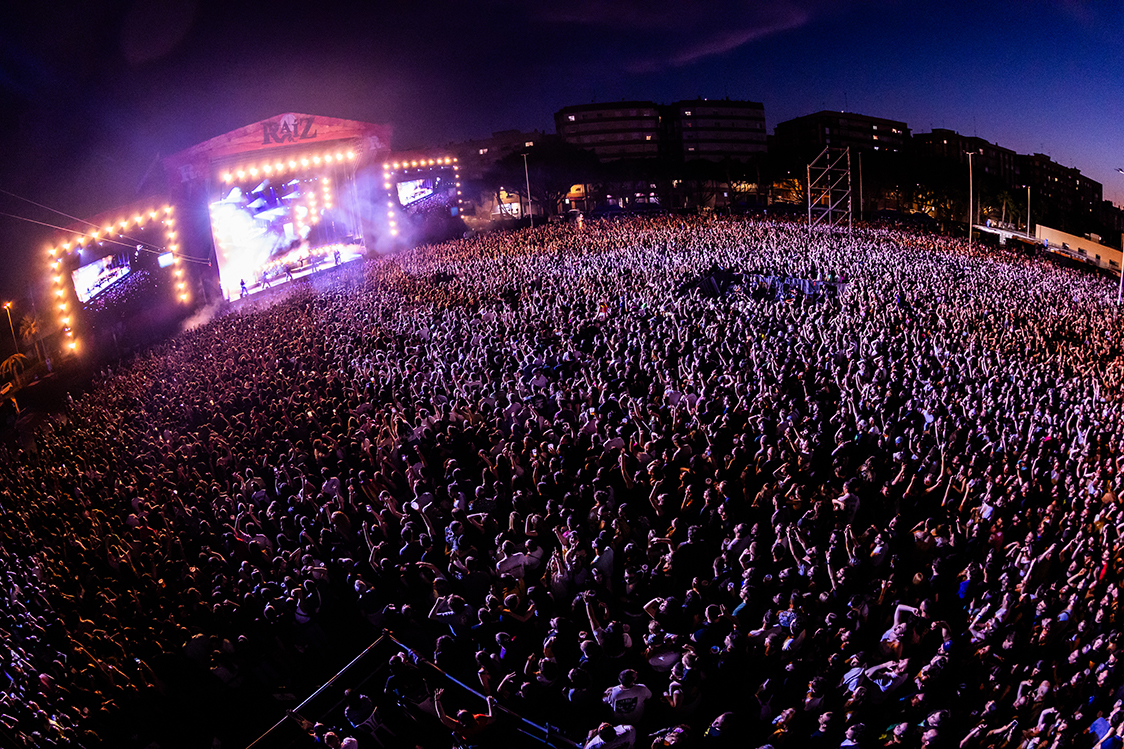

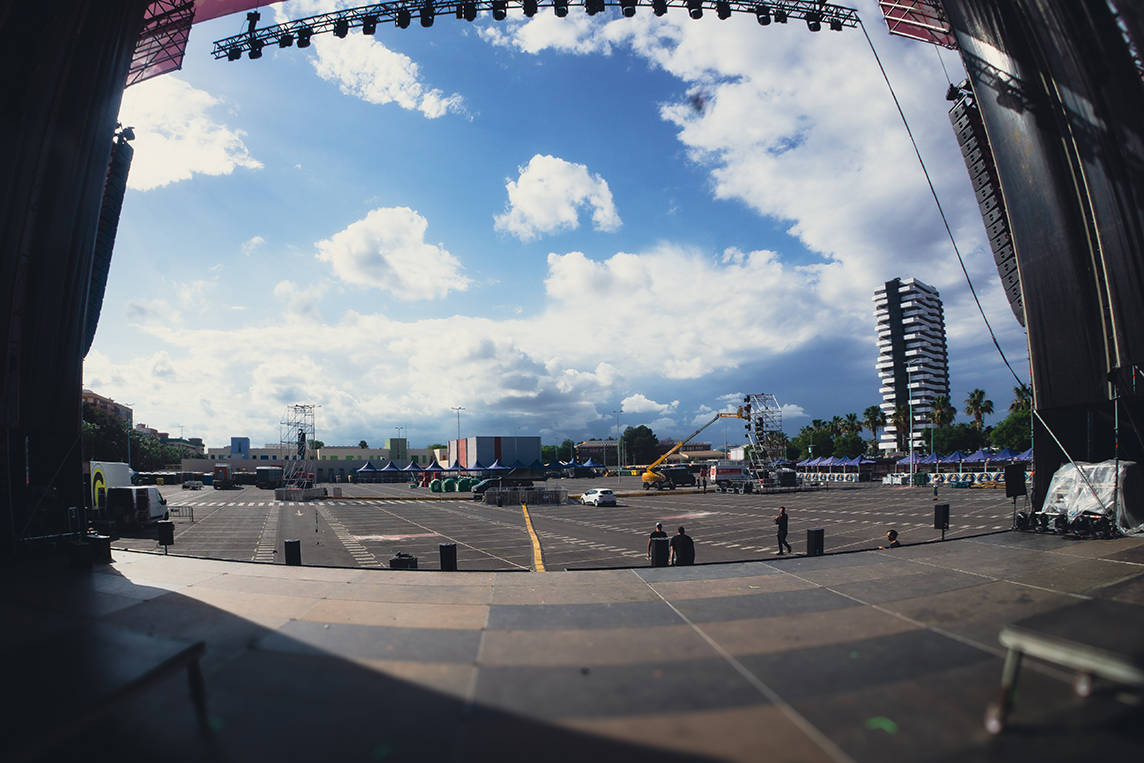

El concierto del grupo gandiense, La Raíz, acogió alrededor de 20 000 espectadores en el Recinto Ferial de Mislata, Valencia. Este proyecto fue muy desafiante, puesto que tuvimos que cubrir un entorno amplio y al aire libre, con unas dimensiones de 120 metros de largo y 75 metros de ancho, aproximadamente. Se exigía una cobertura sonora controlada, con especial atención al impacto de los subgraves y la inteligibilidad general del sonido en todos los puntos del recinto.
En este proyecto trabajamos junto a la empresa Simes Audio, que fue la encargada de la sonorización del evento, mientras que desde Soinua nos centramos en los trabajos de predicción, alineación y verificación del sistema, tanto como de la medición acústica, en tiempo real.
Equipos de sonido

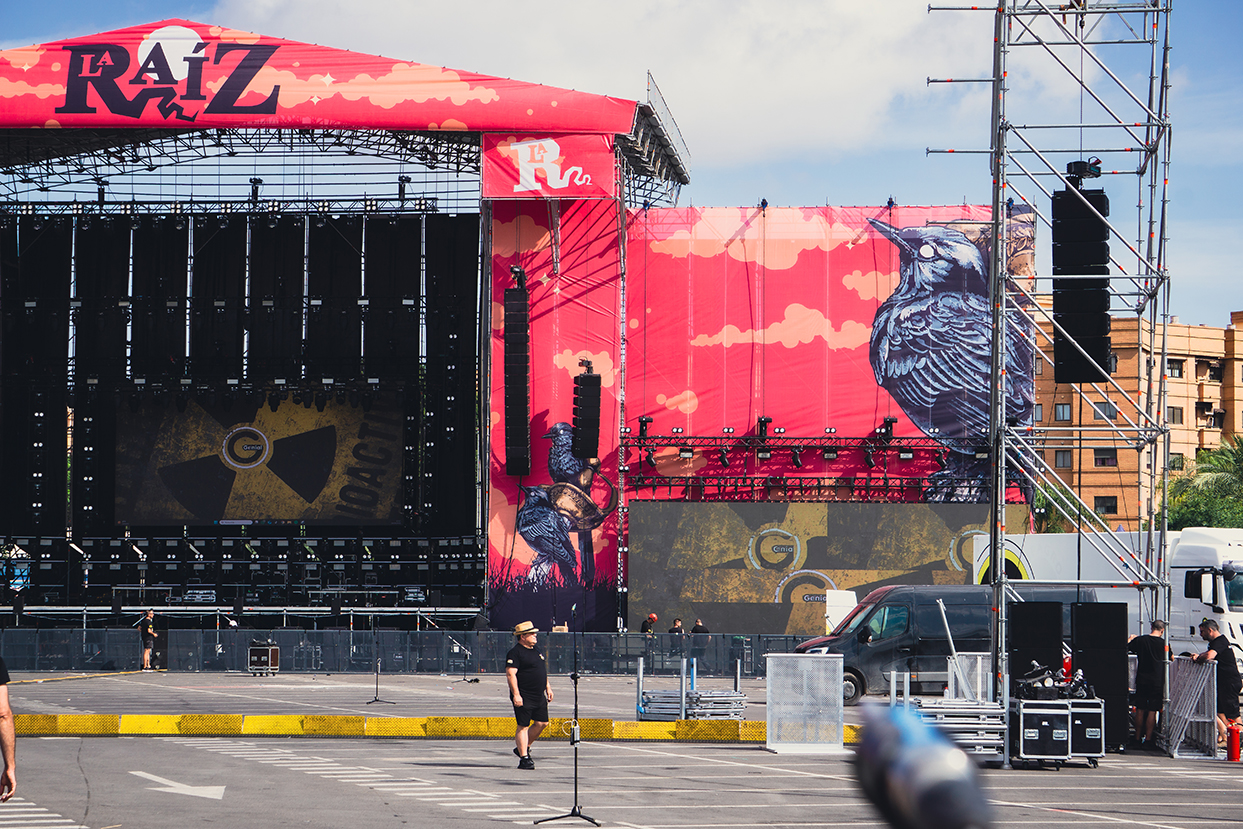

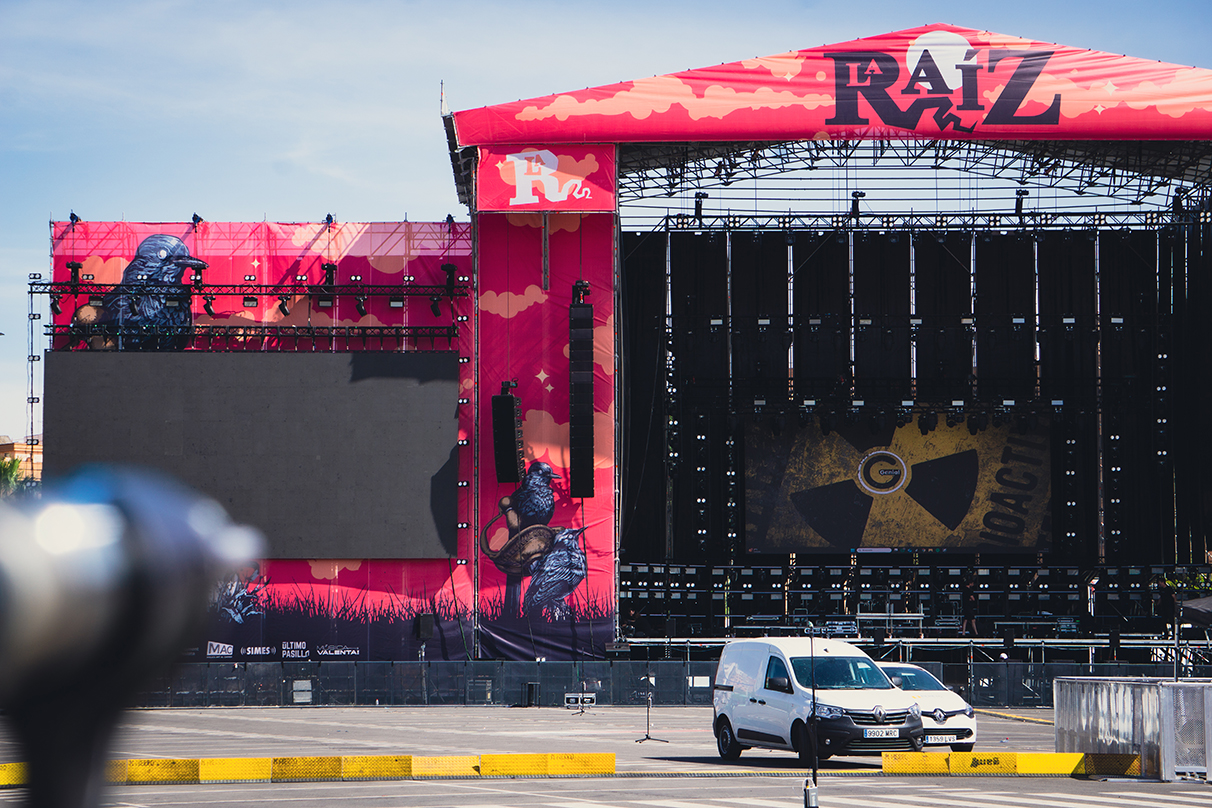

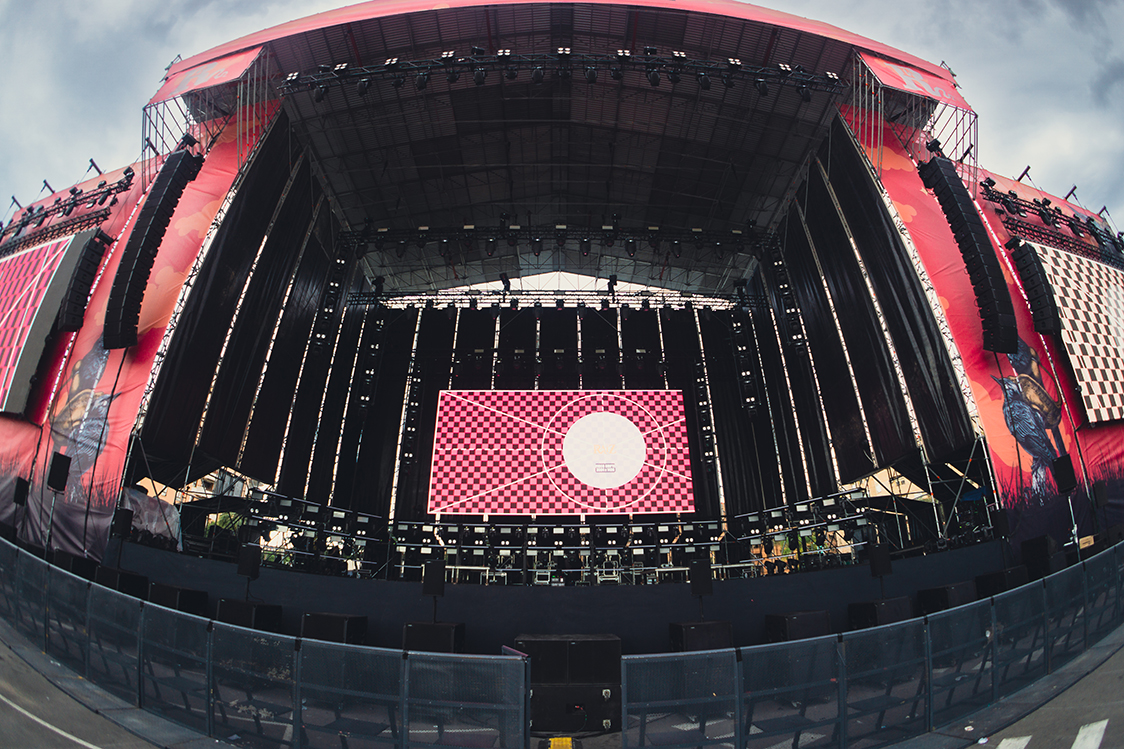

Para este concierto, se instalaron componentes de la marca TWAUDiO que se distribuyeron de forma estratégica, para cubrir de forma equilibrada todo el recinto. Para eso contamos con un total de: 68 Vera36, 40 S33, 6 BSX, 2 T24N, 6 M10 y 2 C15 distribuidos en:

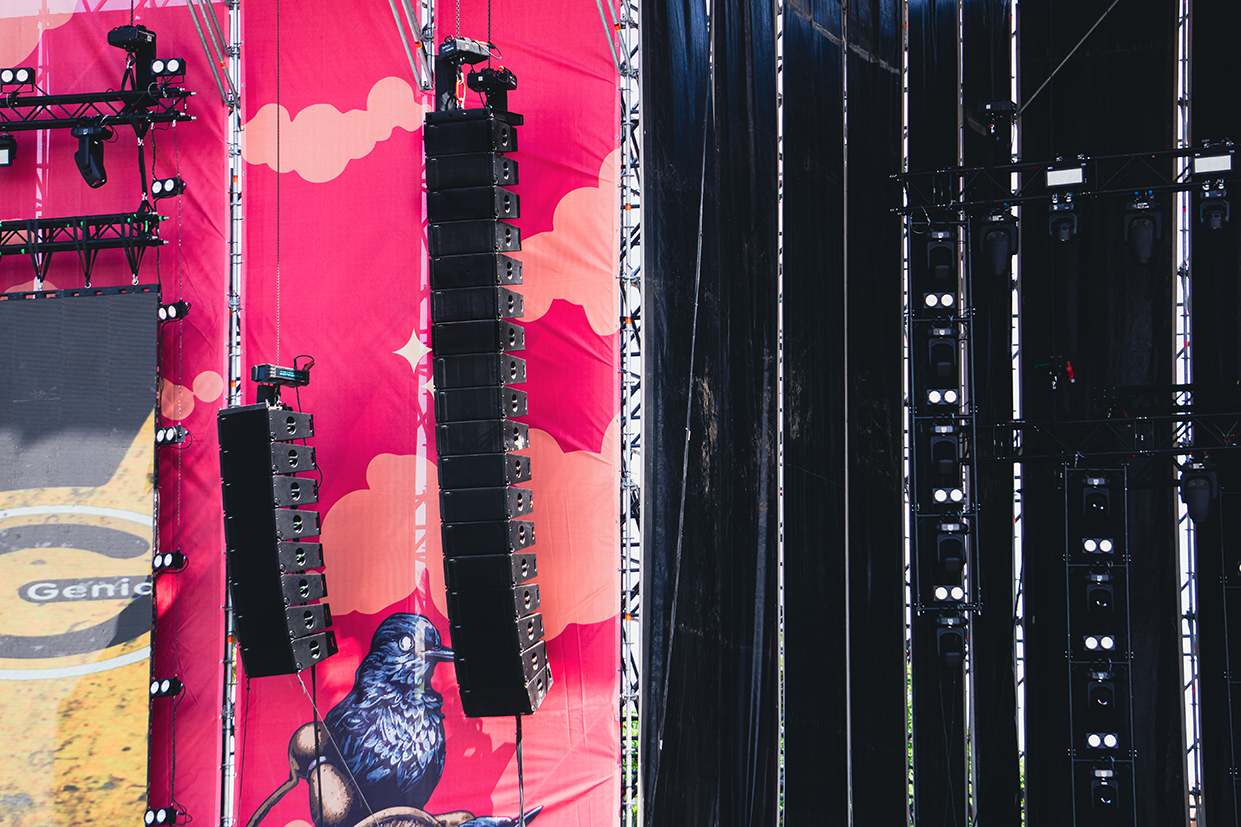

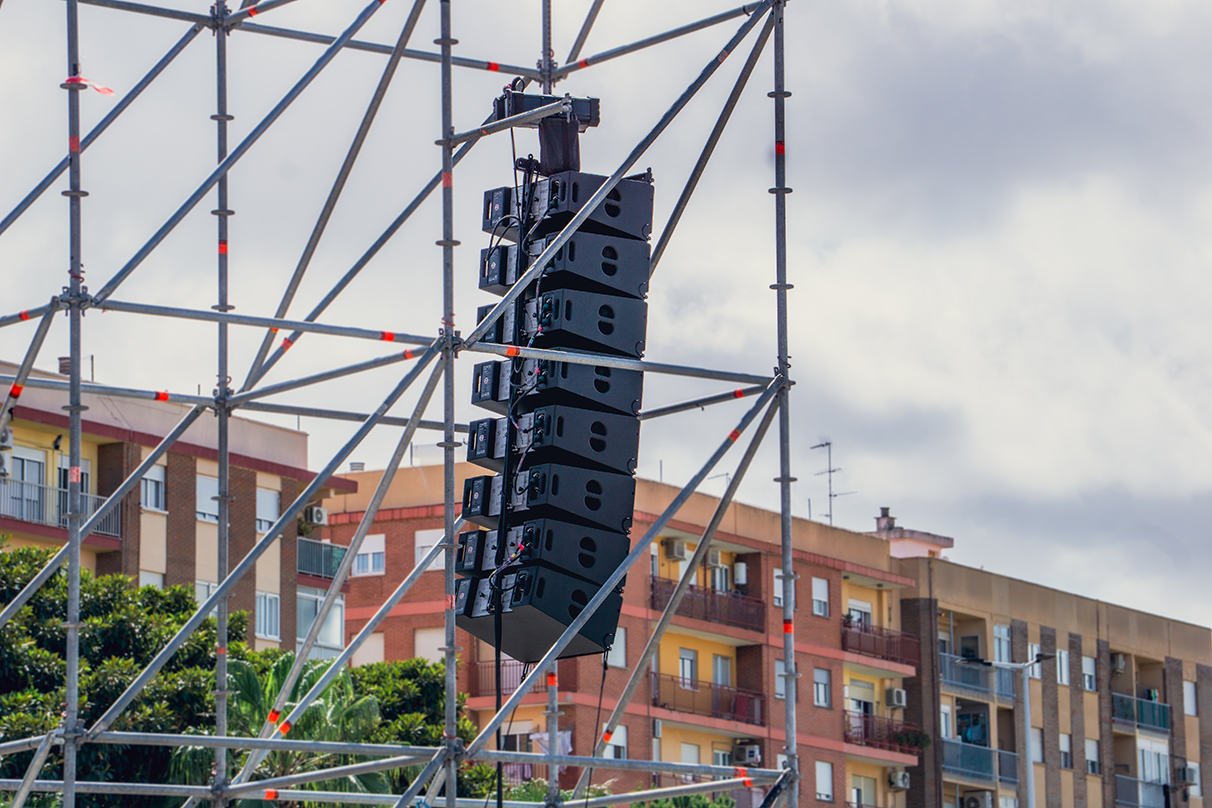

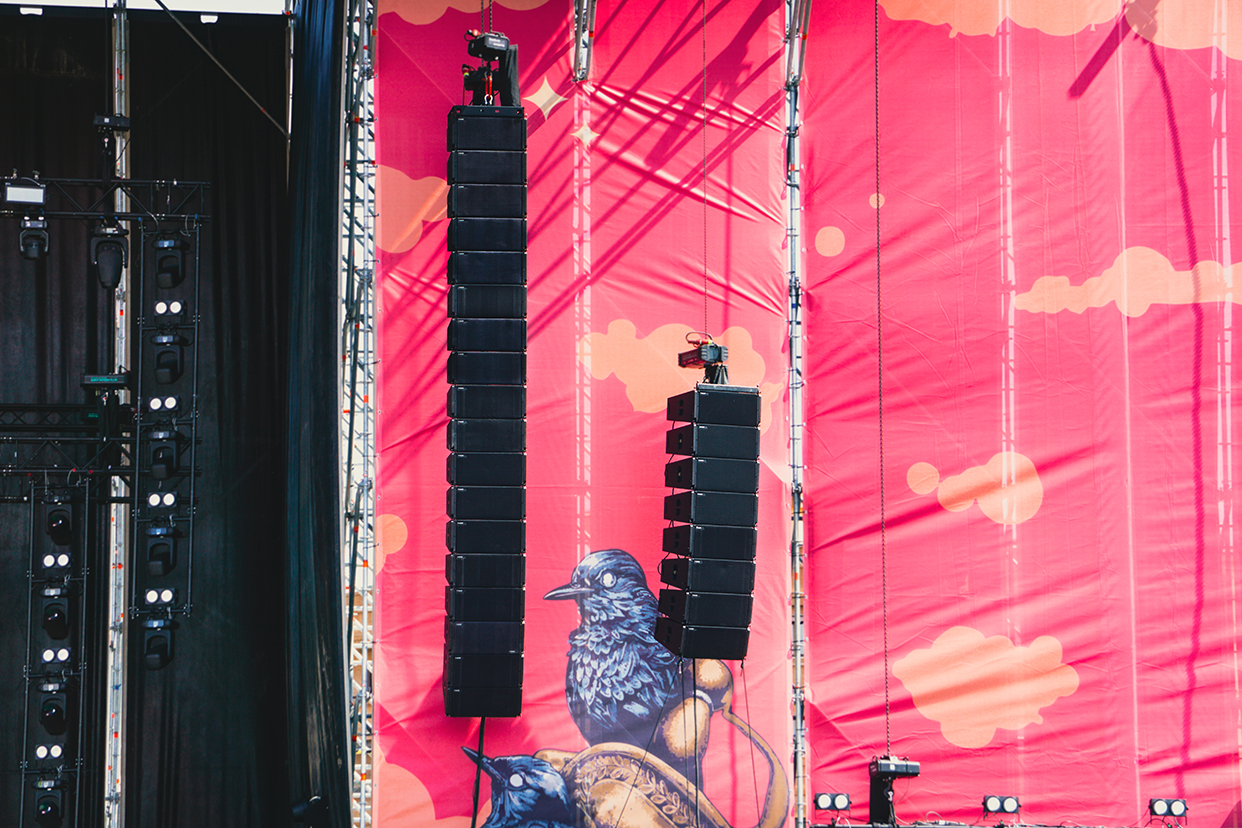

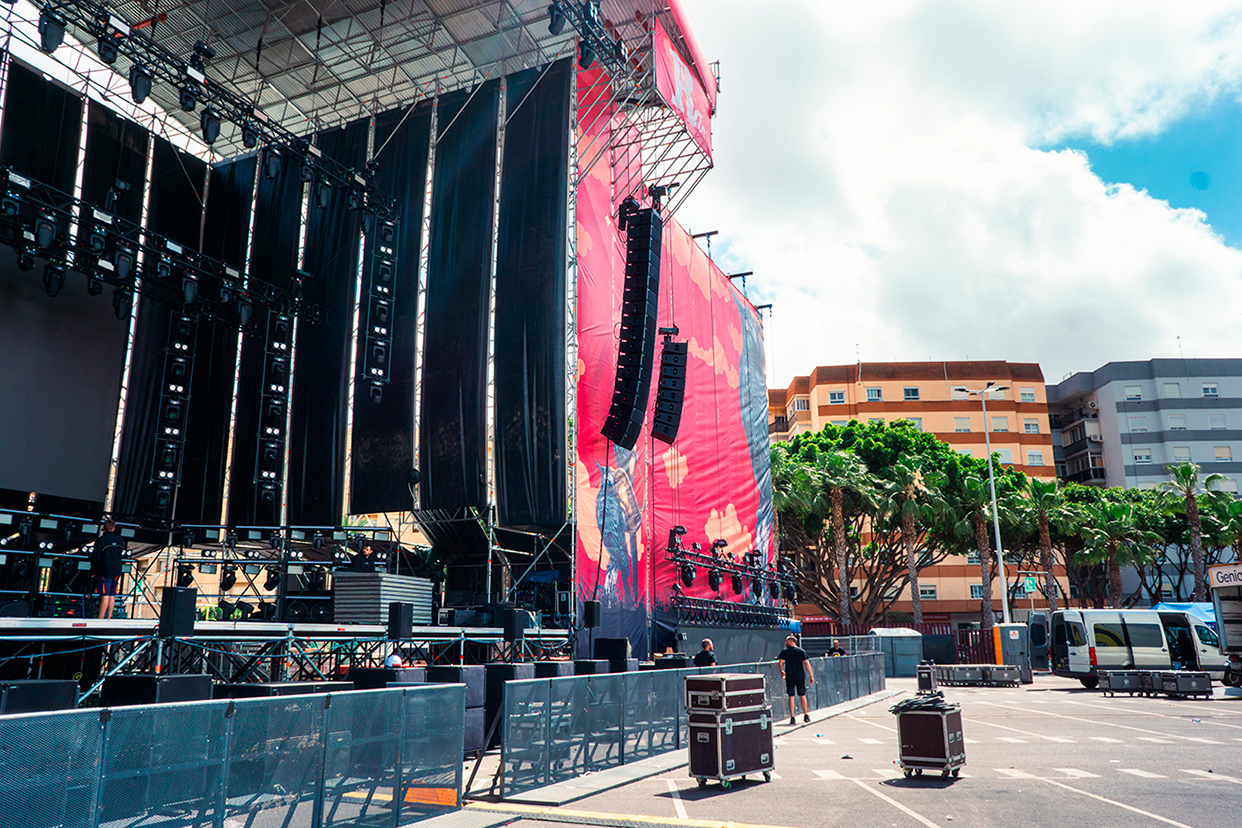

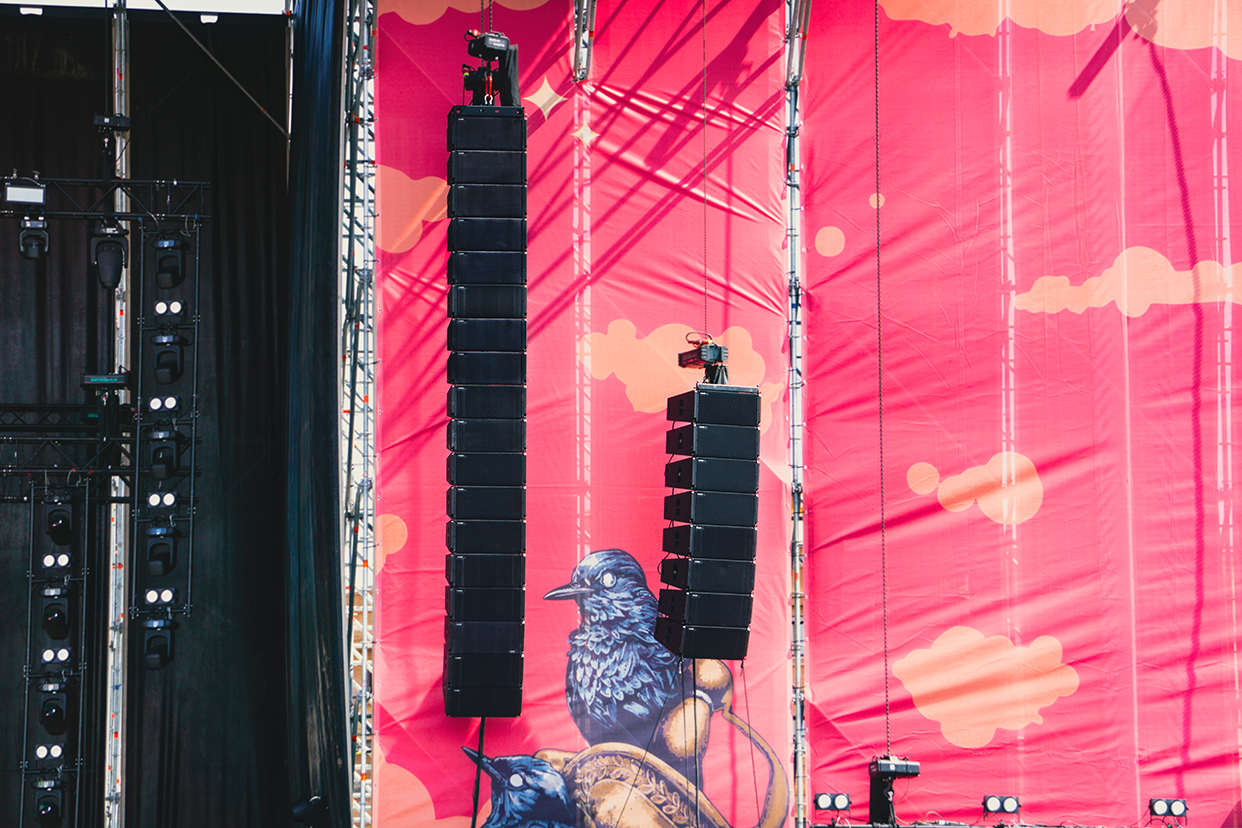

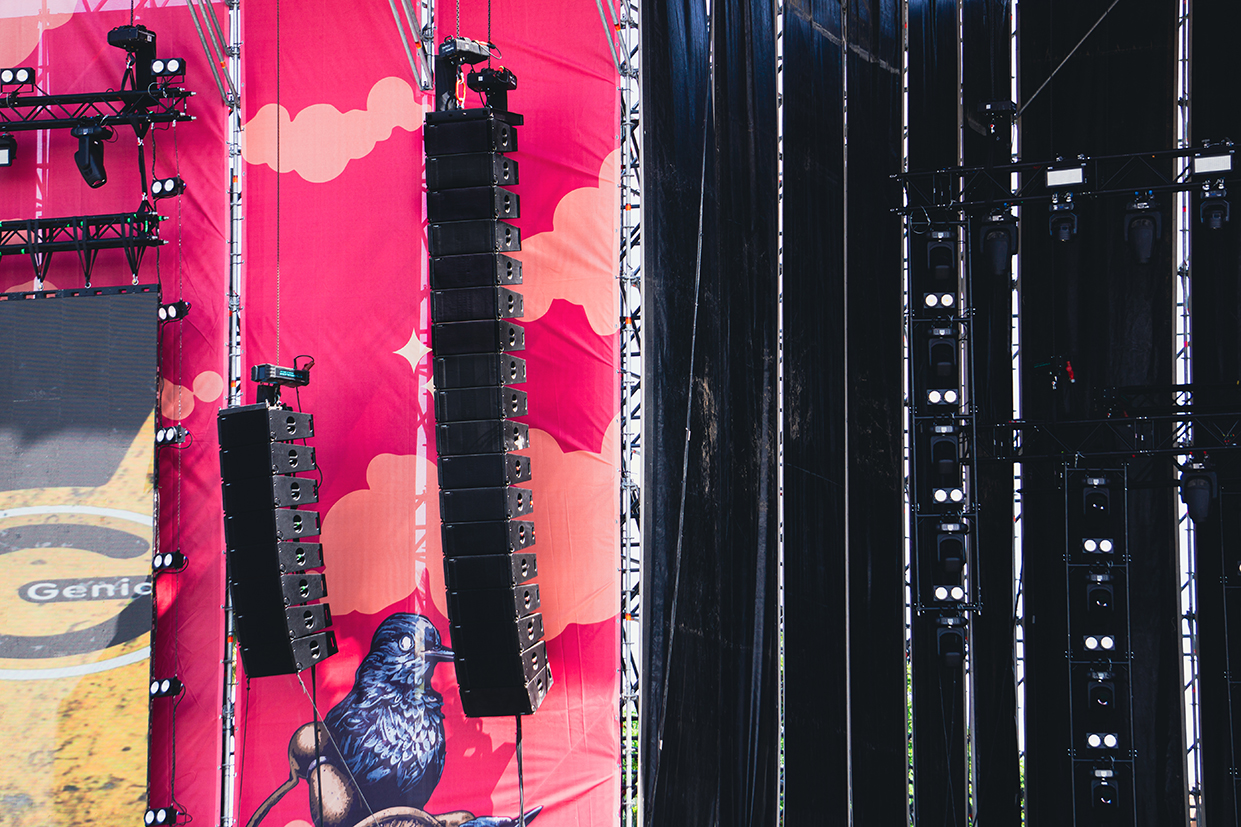

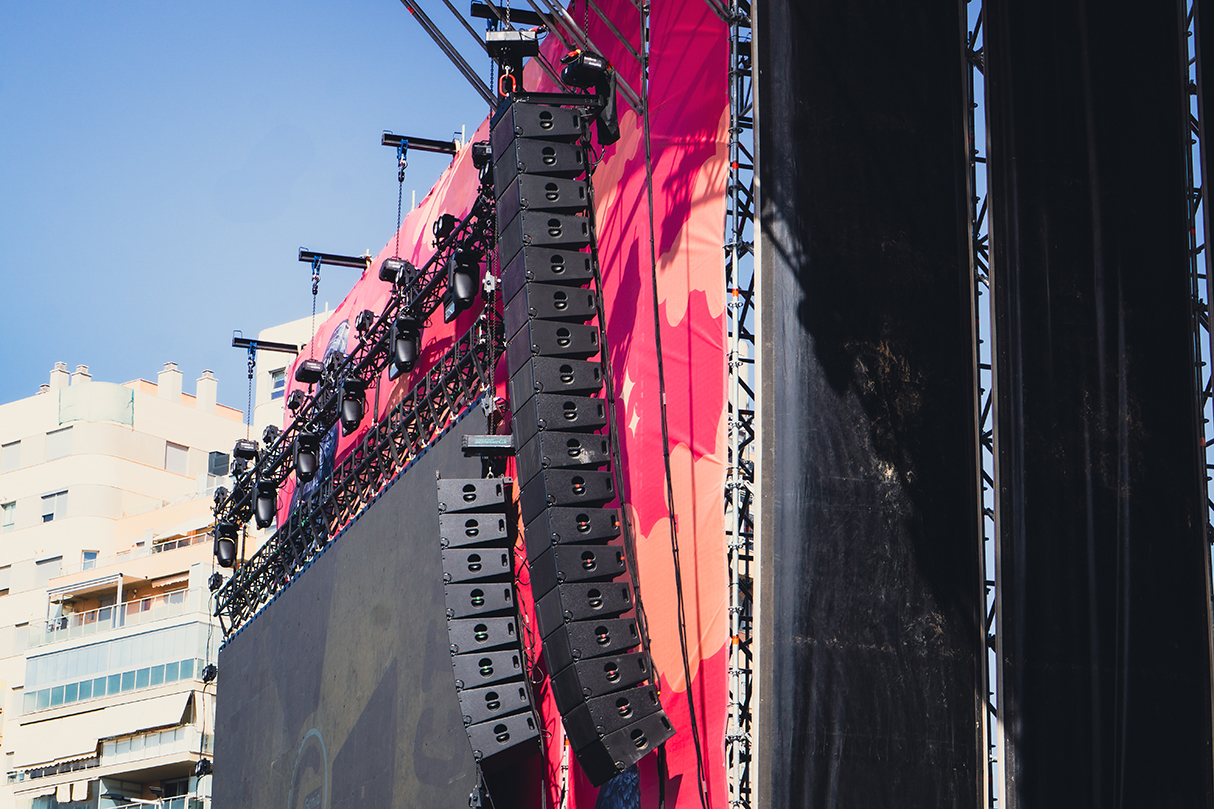

- 36 Vera36 de PA (R/L)

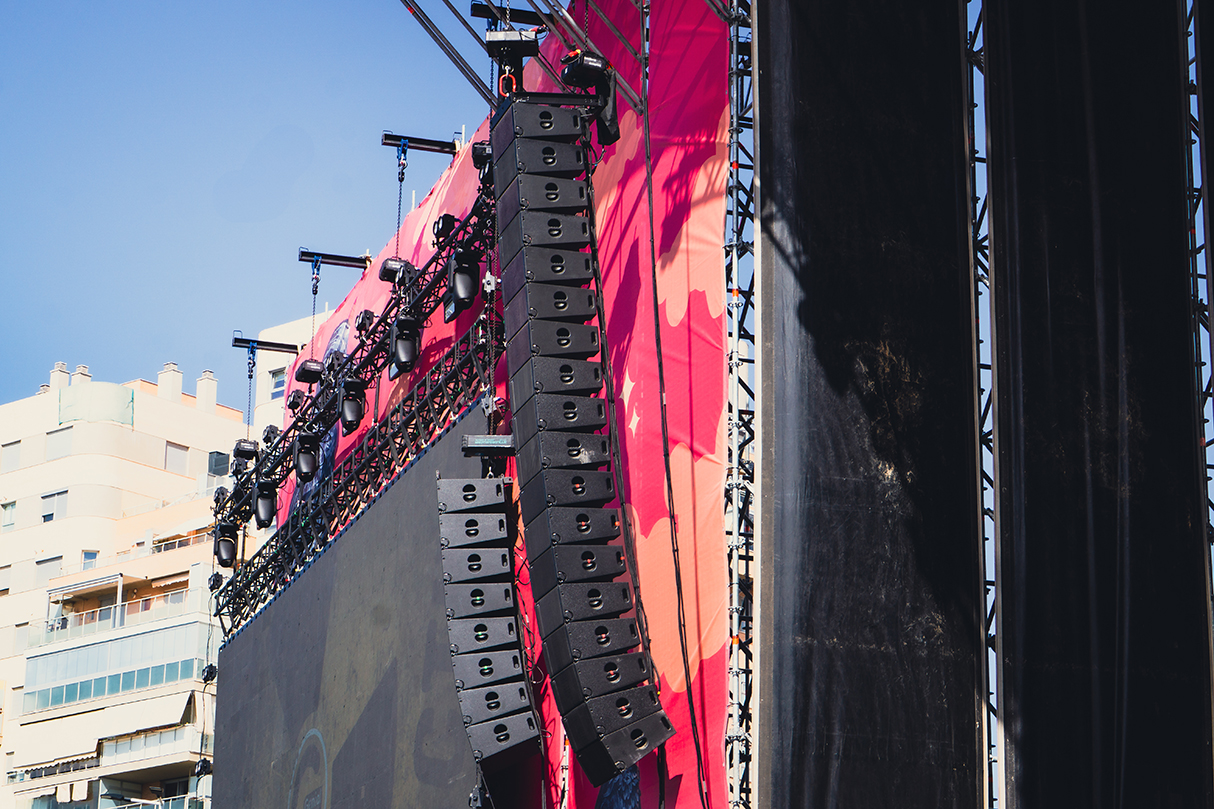

- 16 Vera36 de outfill

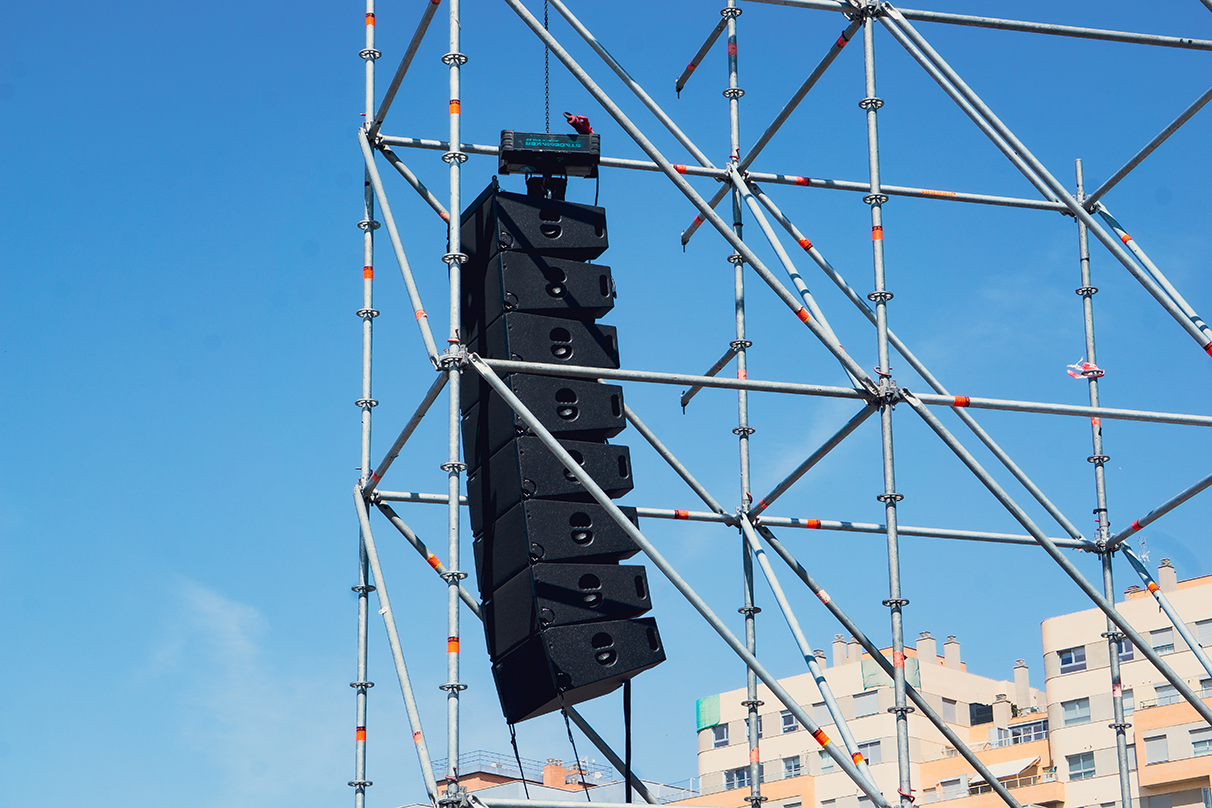

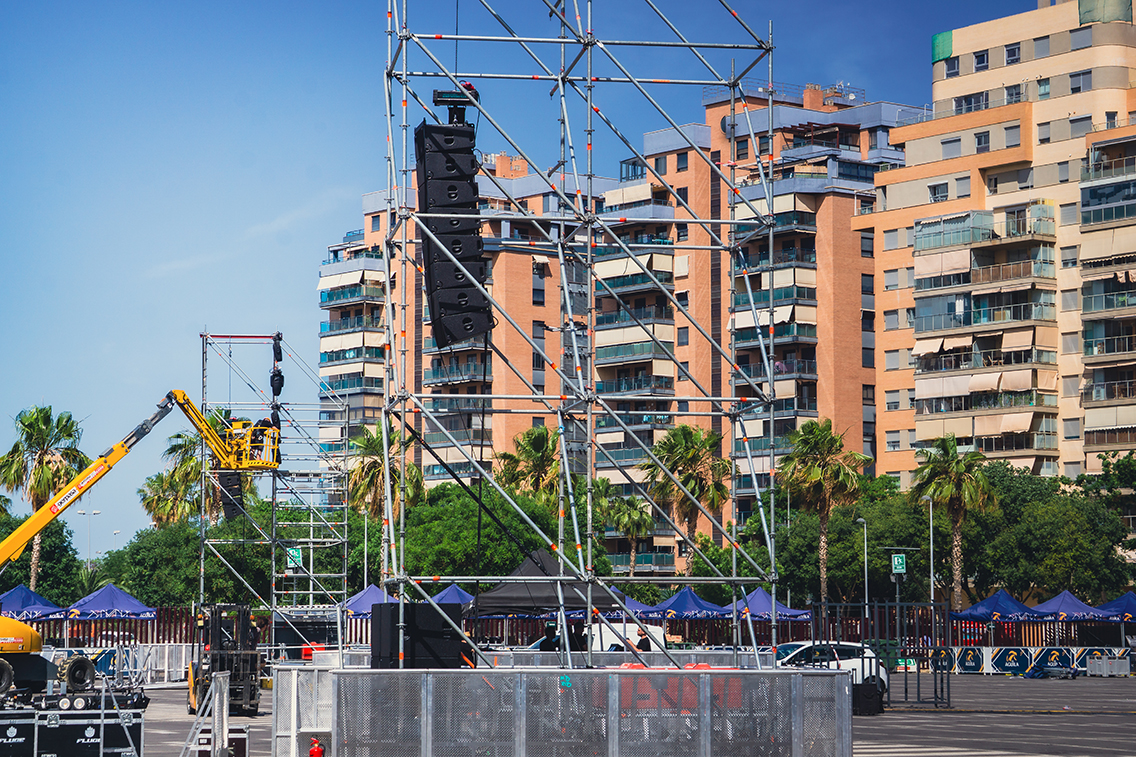

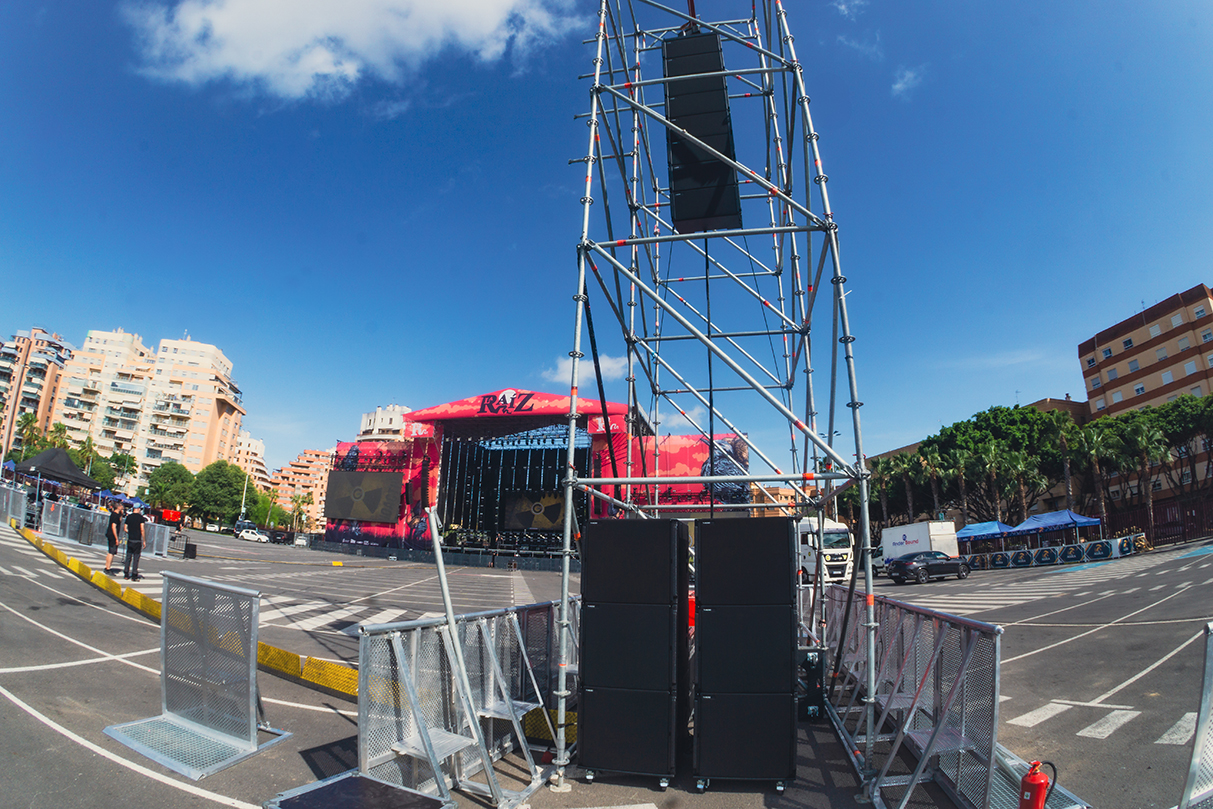

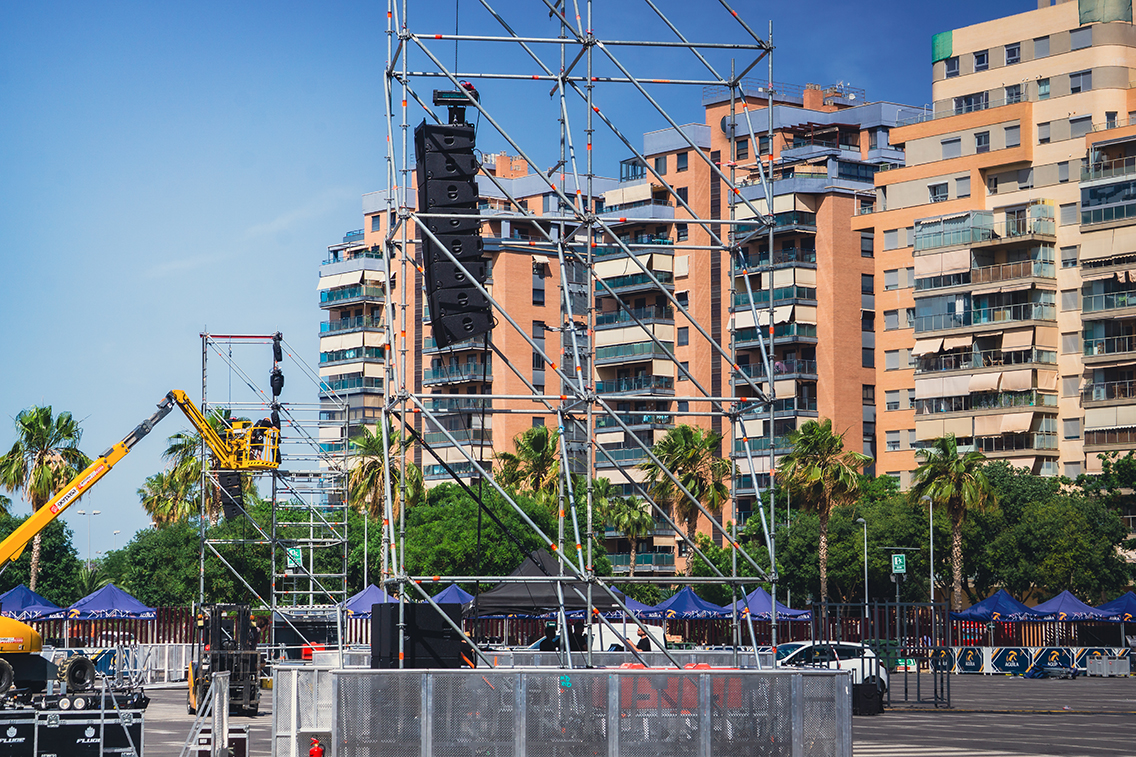

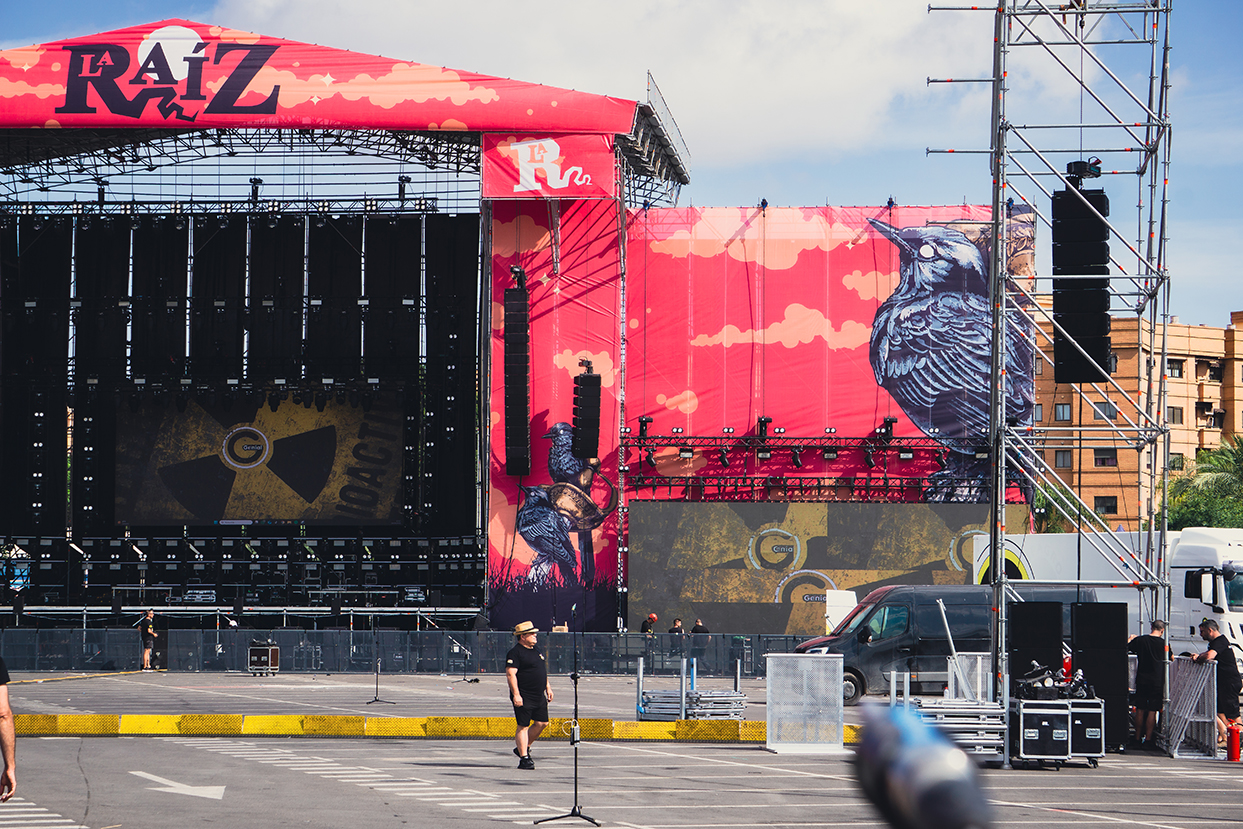

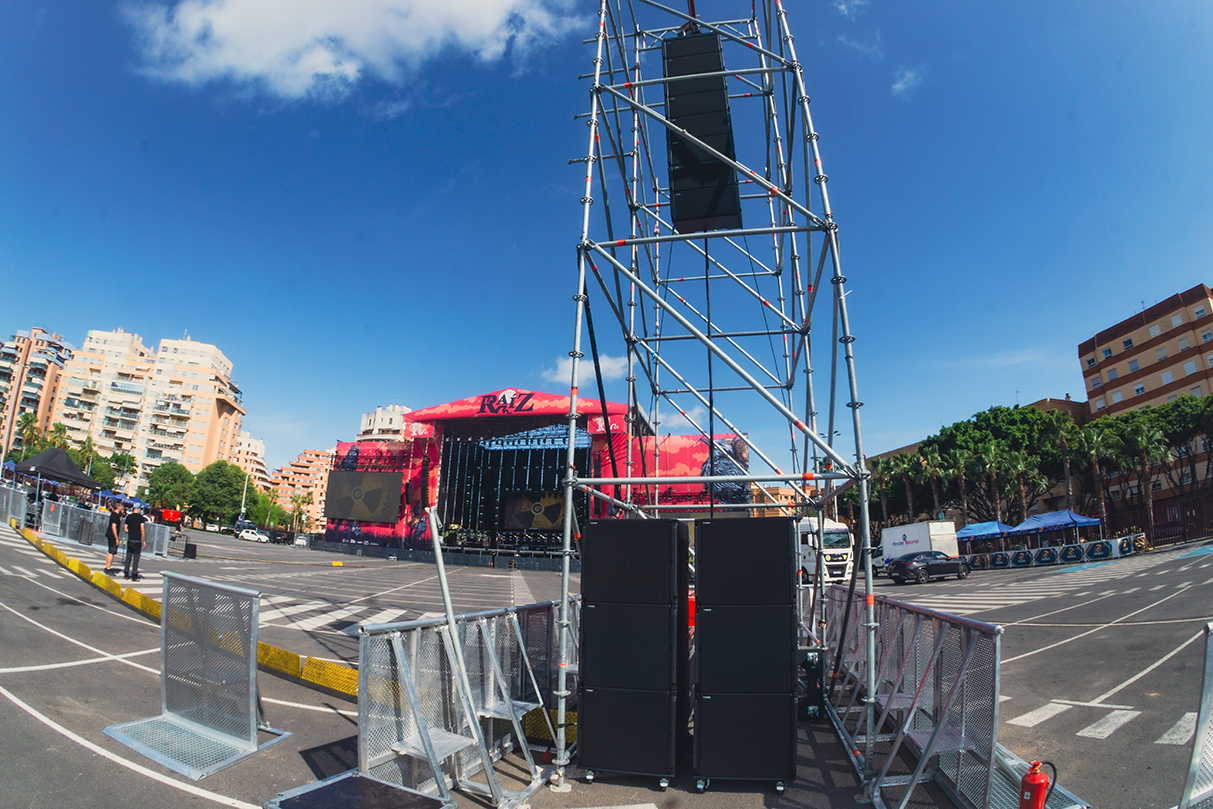

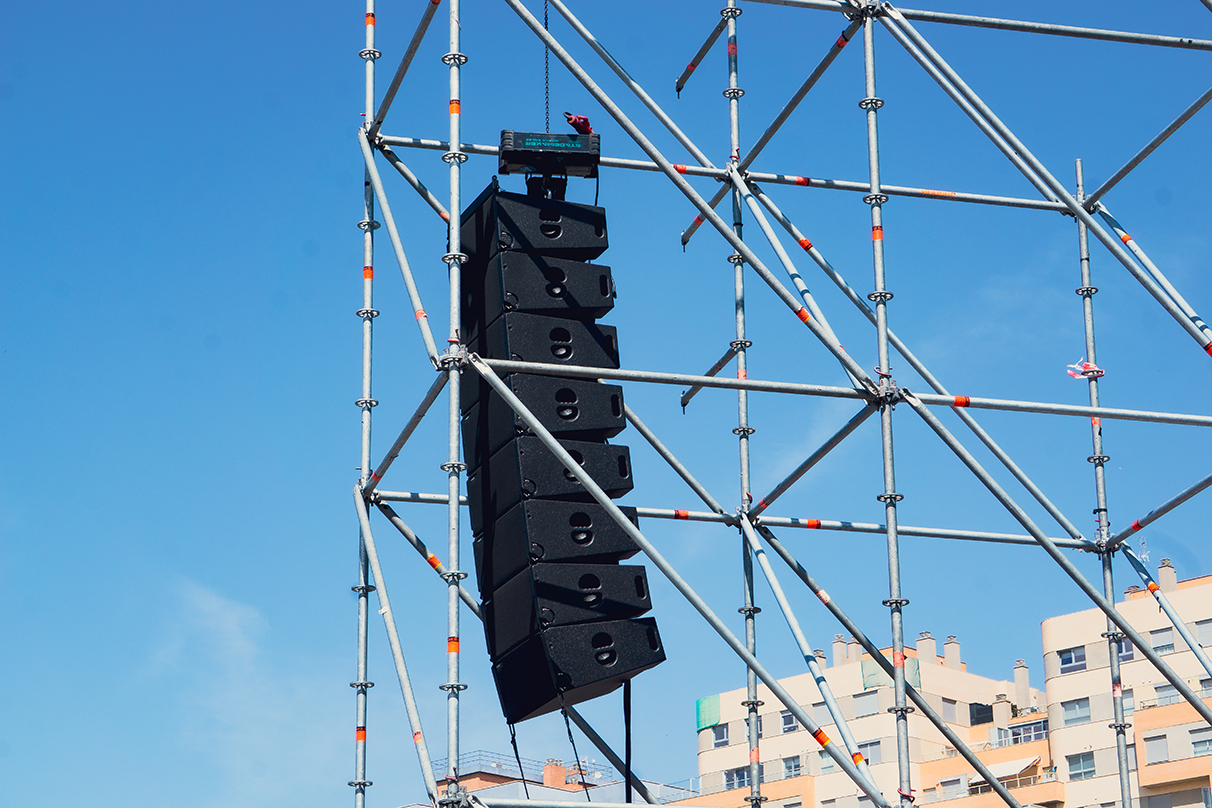

- 16 Vera 36 de delay

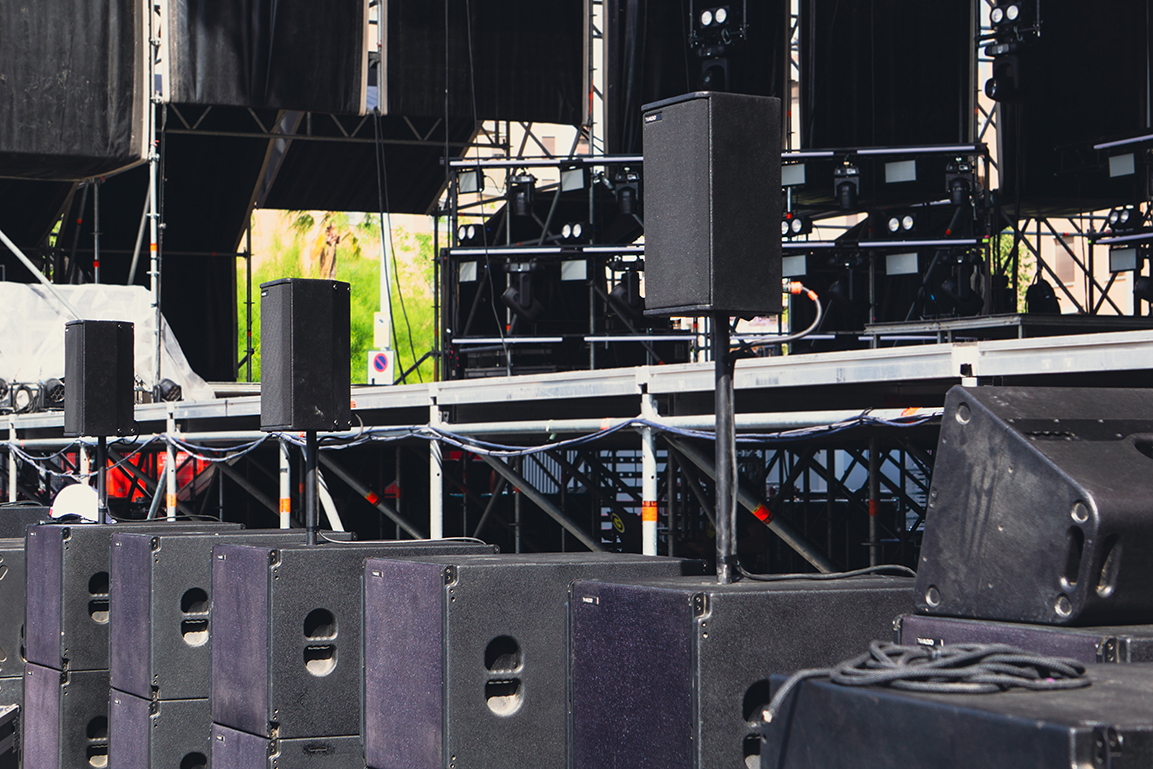

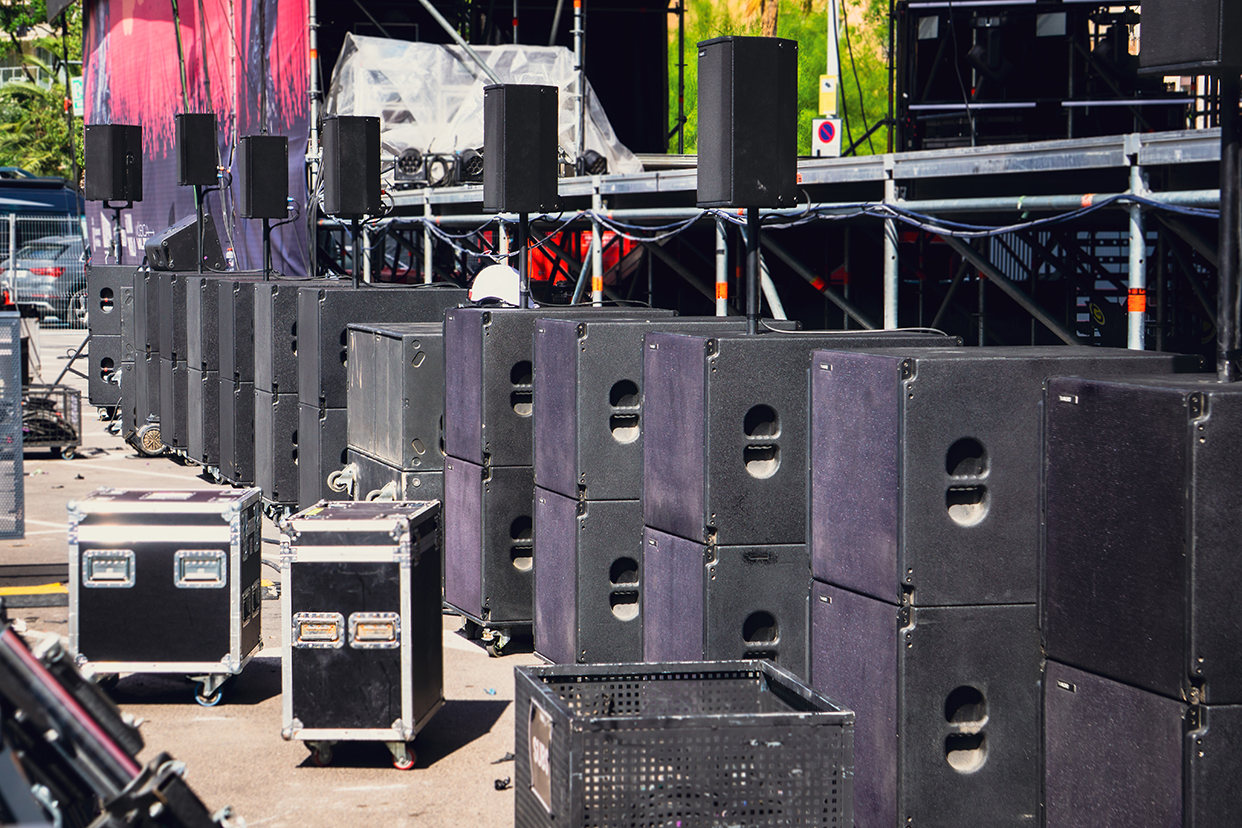

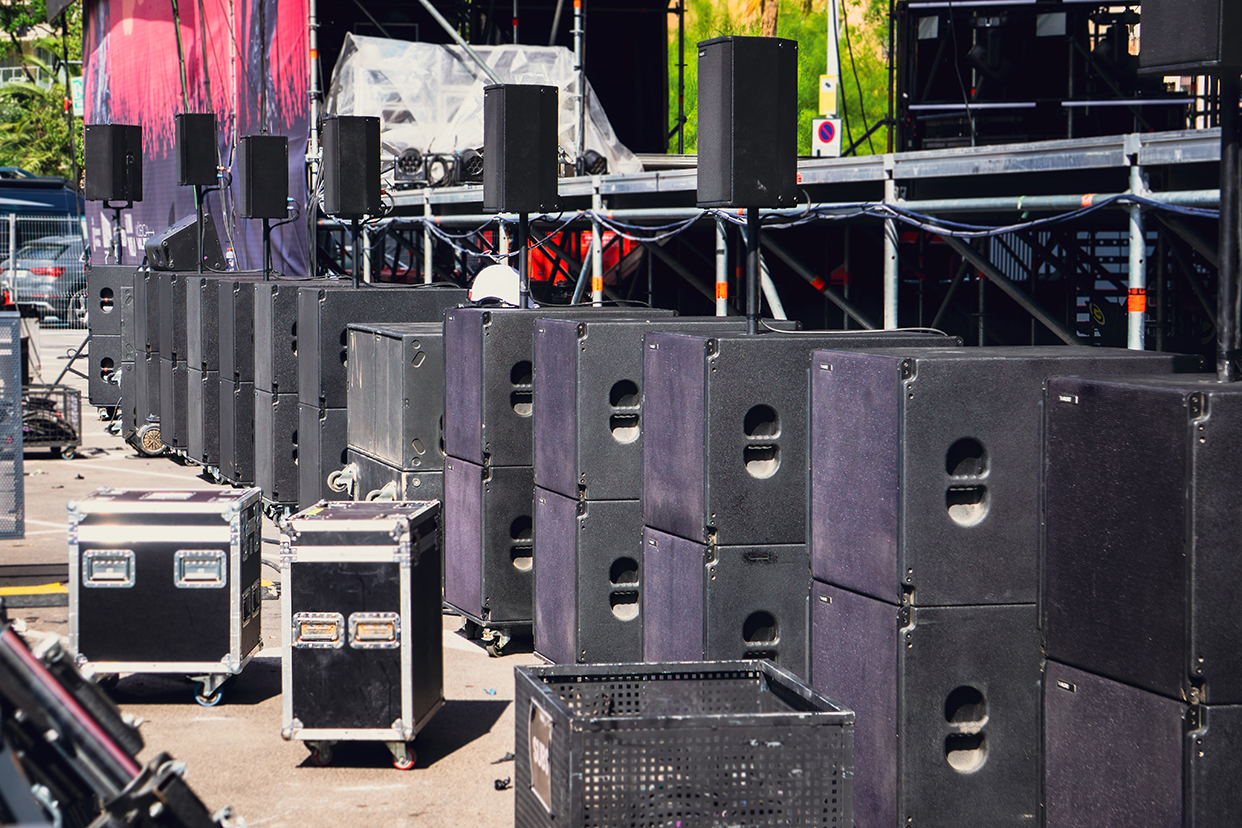

- 28 S33 y 6 BSX de subrgaves principales
- 12 S33 de subraves en delays

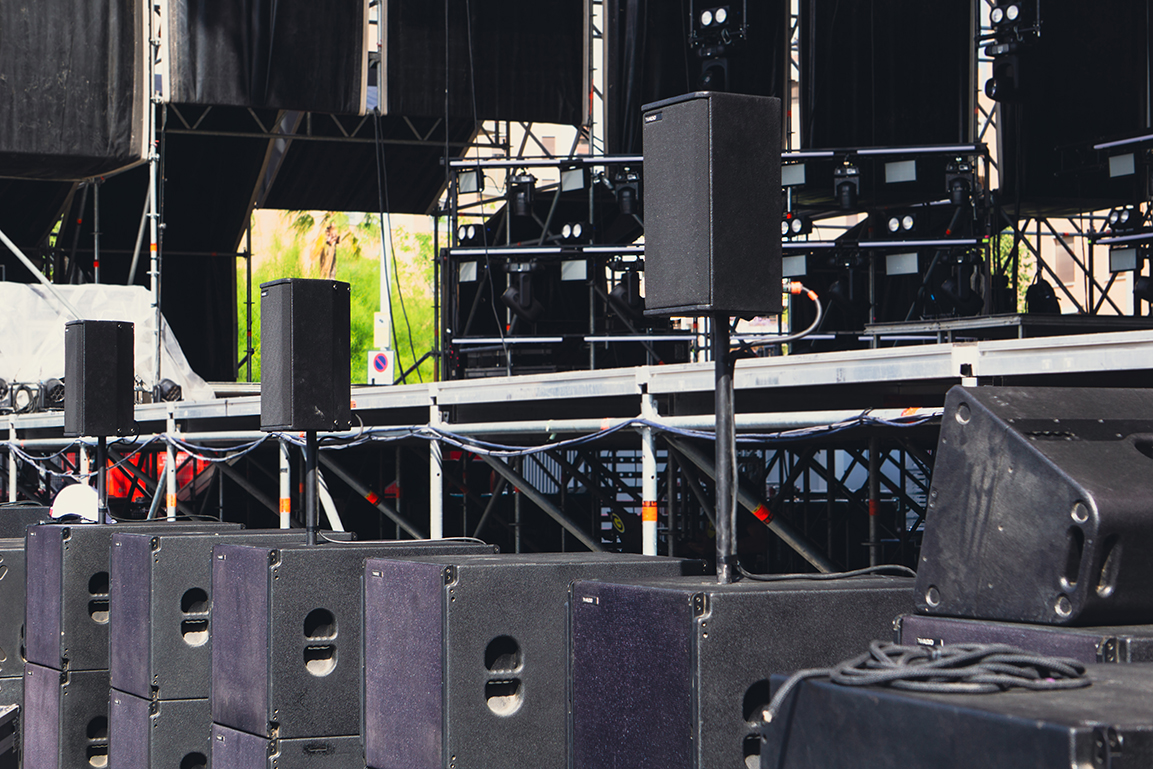

- 2 T24N y 6 M10 de frontfill
- 2 C15 de infill
Softwares de diseño y medición acústica

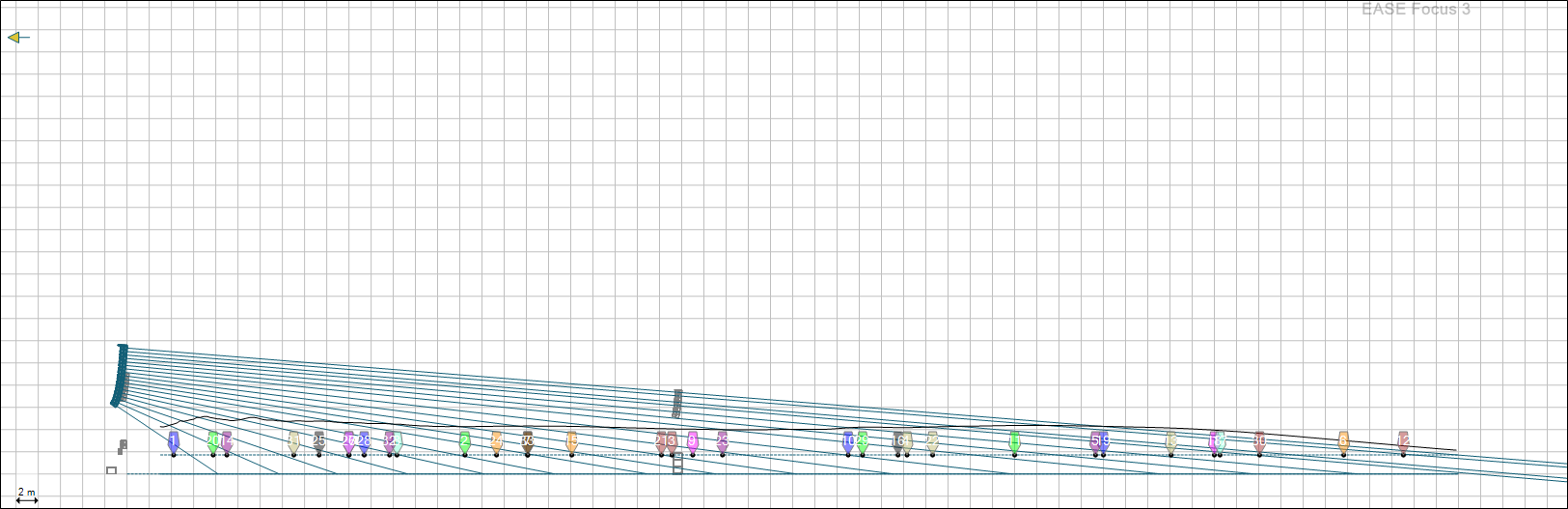

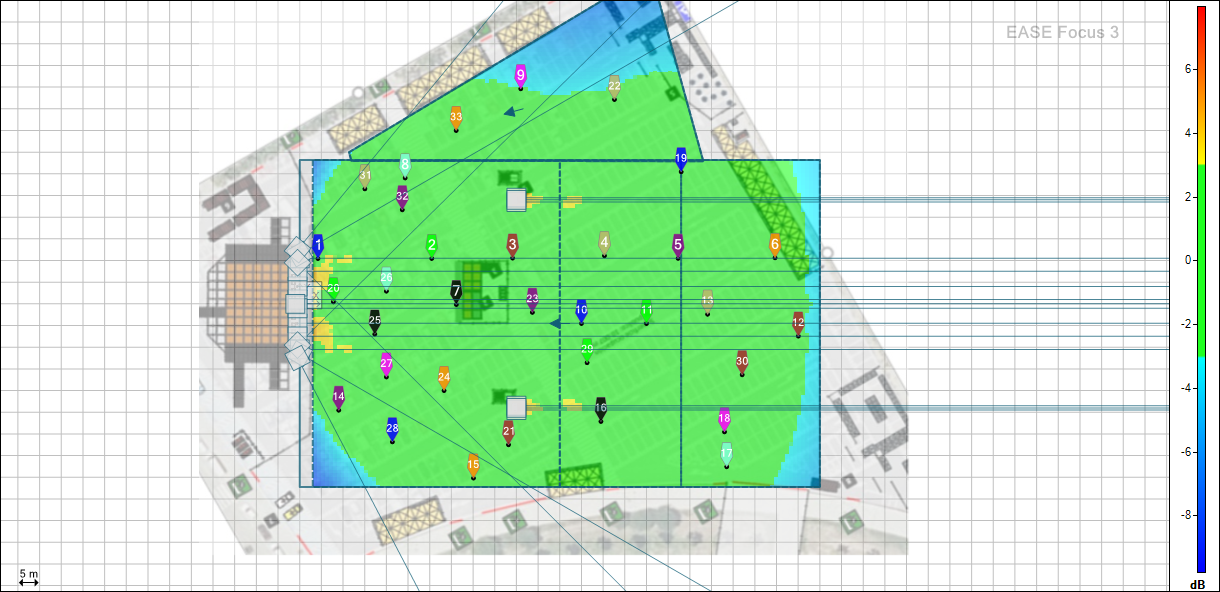

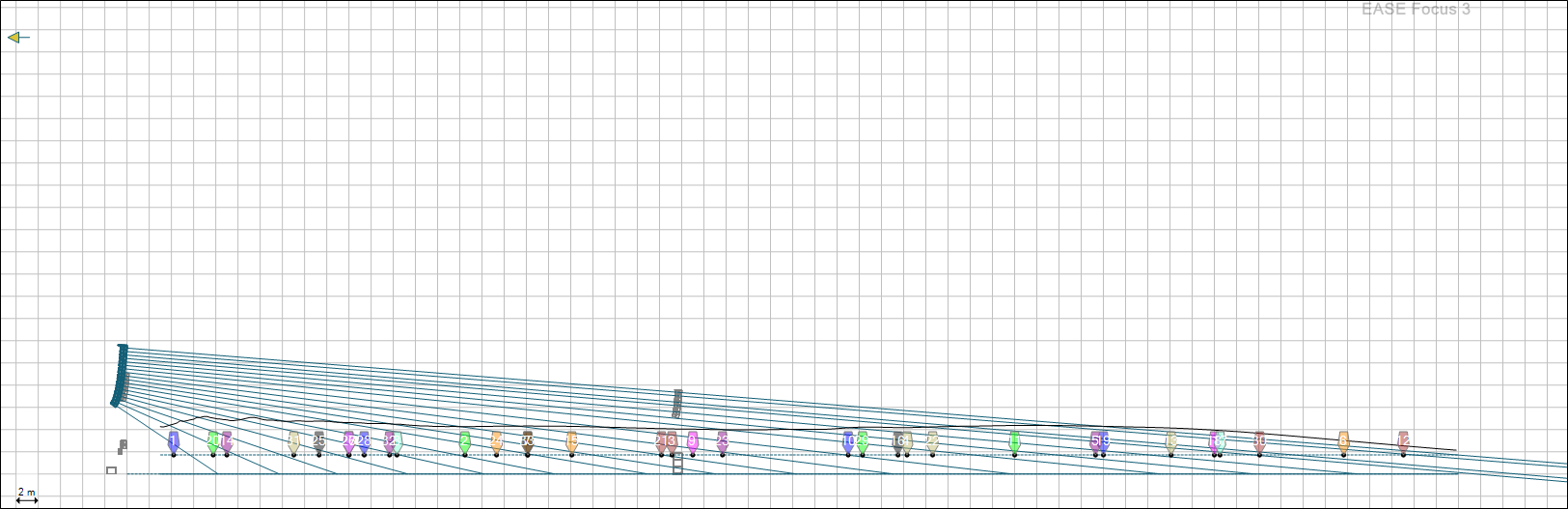

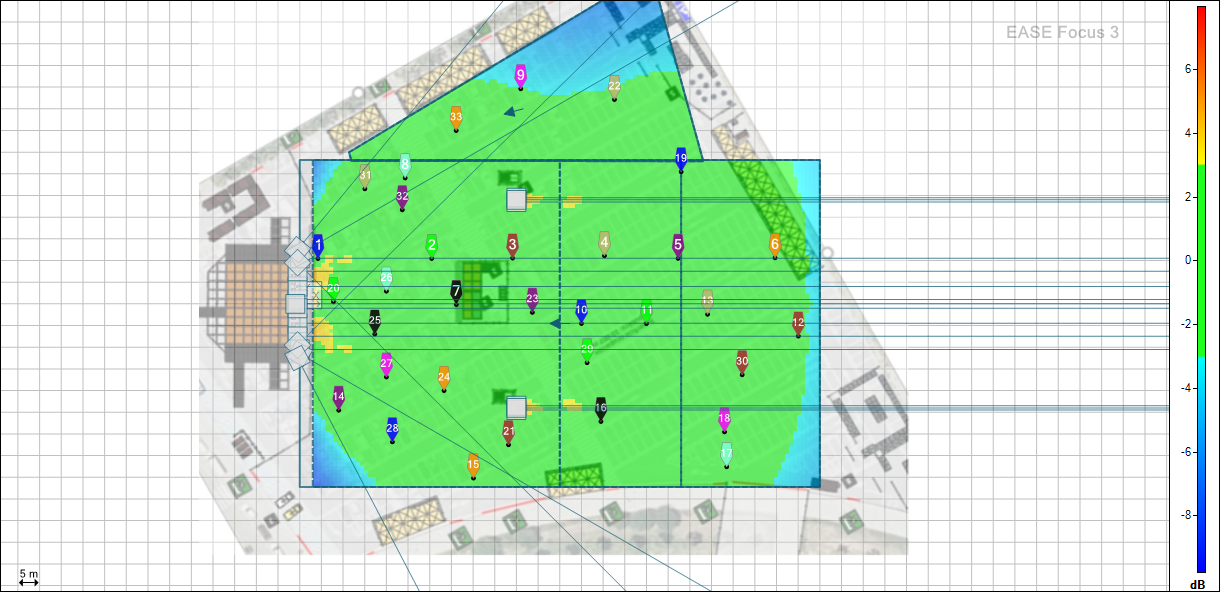

En cuanto al proceso técnico, partimos desde un diseño – simulación acústica, que elaboramos con el software Ease Focus 3. Contamos con una representación gráfica del recinto del evento, teniendo en cuenta factores como sus dimensiones, altura del escenario y posiciones del público. De esa forma, generamos una simulación que nos permitió ver la distribución del sonido en tiempo real.
A través de Ease Focus 3 también colocamos visualmente los sistemas de sonido: el PA principal, out/in/frontfills, los delays y los subgraves, que en este caso se configuraron de forma cardioide, en sistema de arco electrónico. A eso sumamos parámetros claves, como, la altura de cada componente, el ángulo de apertura vertical, la orientación, el modelo y las unidades de cada uno.
Por último, ajustamos los niveles de SPL, la distribución de los tonos agudos, medios y graves y determinamos las zonas de sombra o sobreexposición.
El siguiente paso fue la programación de los amplificadores, cargando los presets correspondientes. Para este paso contamos con el programa Lake Controller.
Este proyecto terminó con el montaje de los equipos, su verificación y medición del sistema para un óptimo ajuste. En este último paso entró en juego el Smaart Suite V9, junto a cuatro micrófonos de medición de la marca Earthworks, modelo M23.

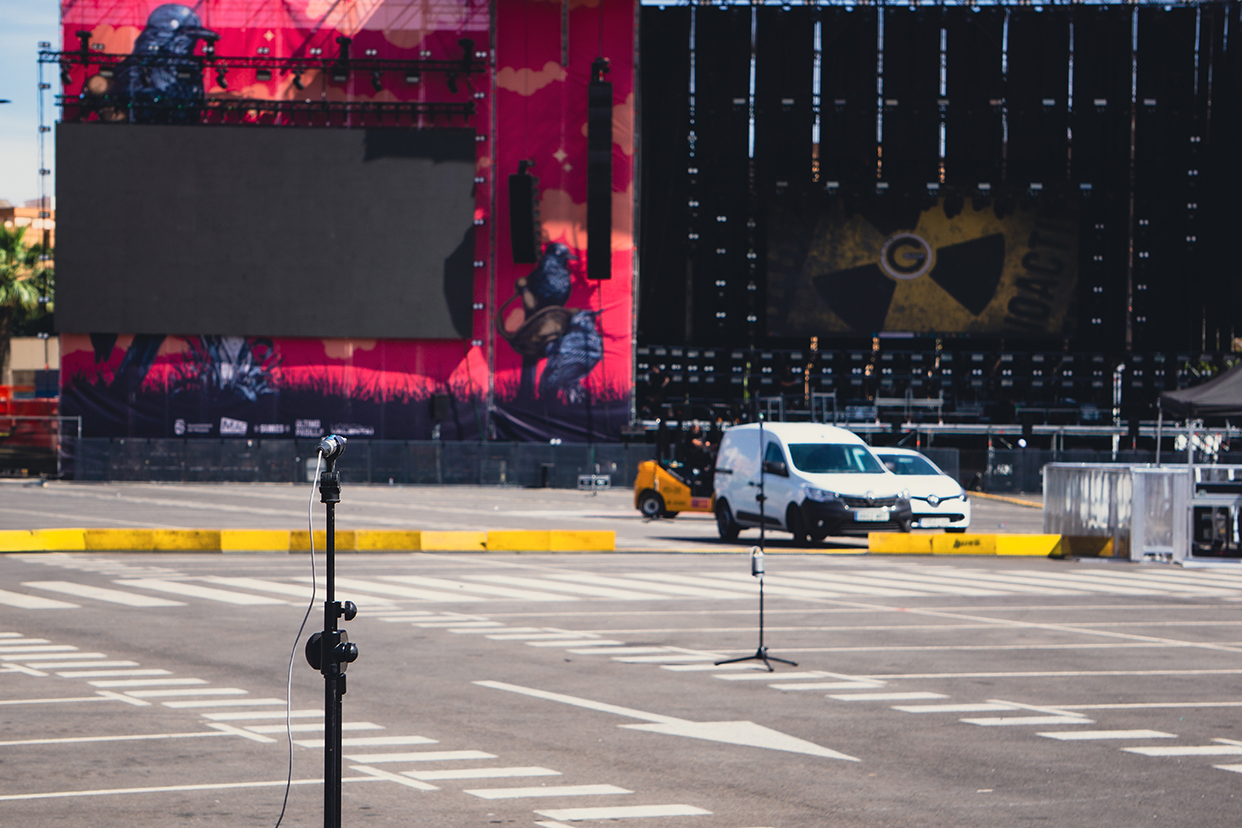

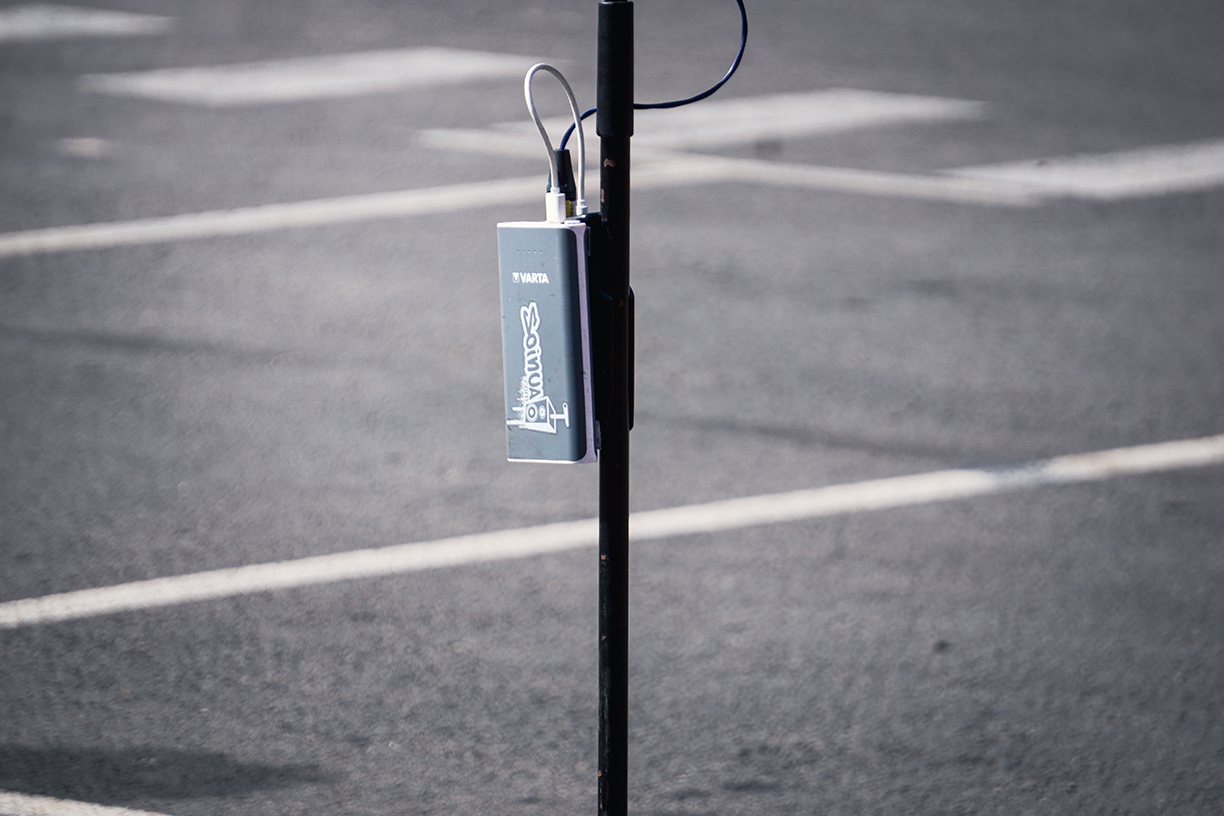

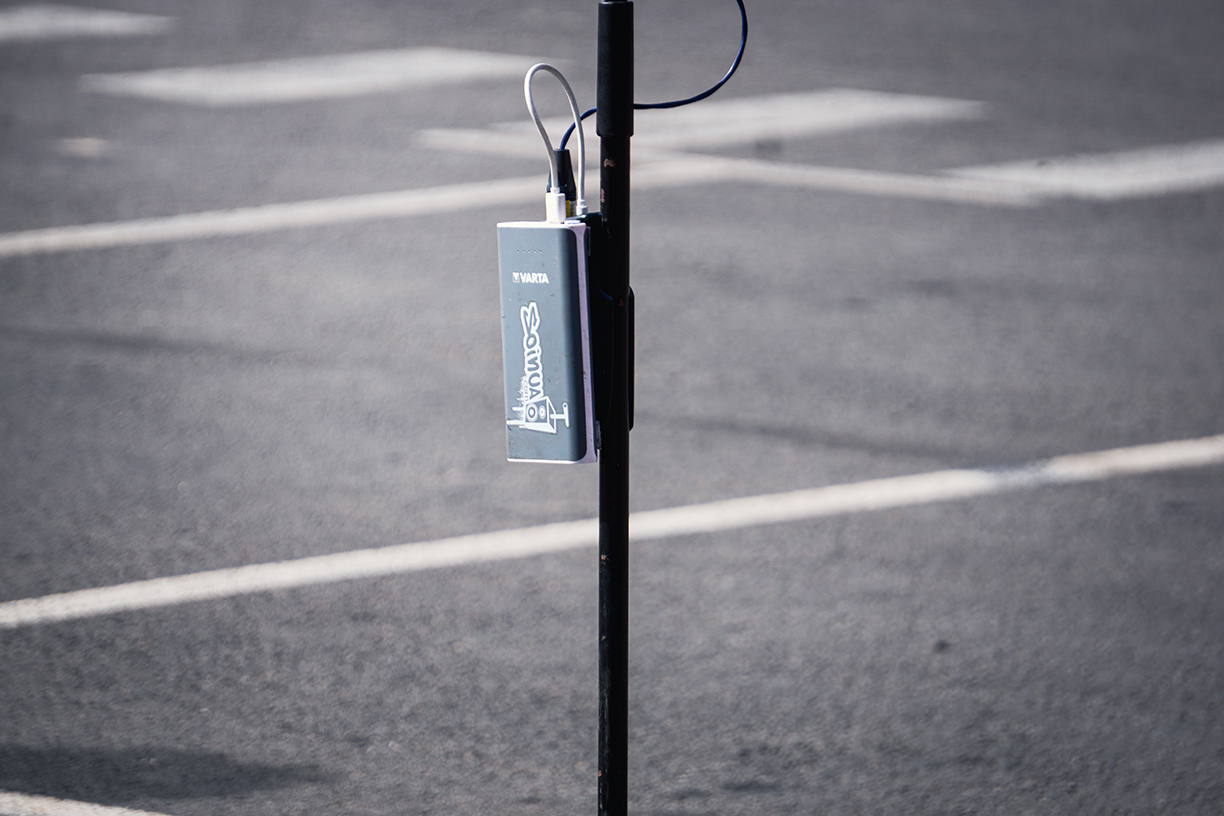

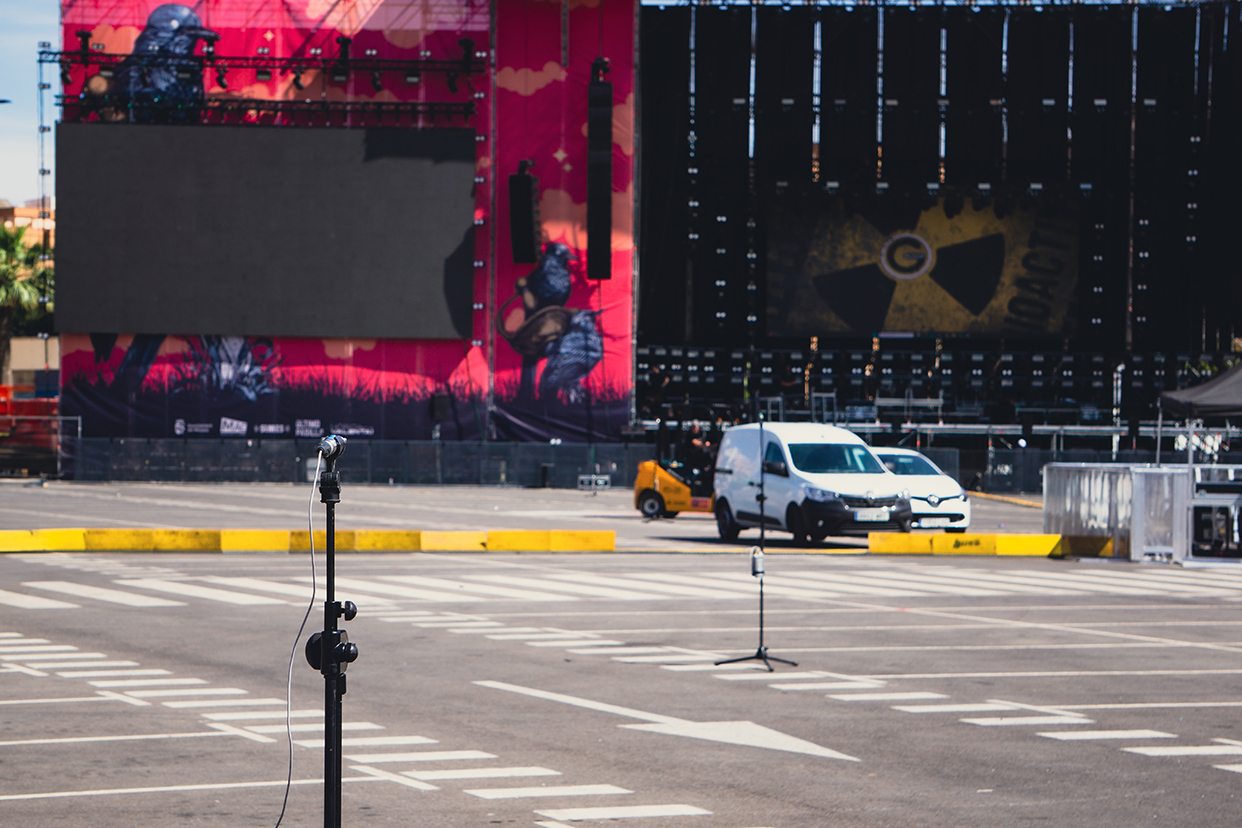

Los micrófonos se colocaron y alternaron en varios puntos del recinto y, así, pudimos obtener una muestra en promedios del contenido espectral y analizar el tiempo de llegada de la señal en tiempo real. Al mismo tiempo, Smaart fue realmente útil para calcular todos los delays exactos entre los diferentes sistemas instalados.
Resultado final

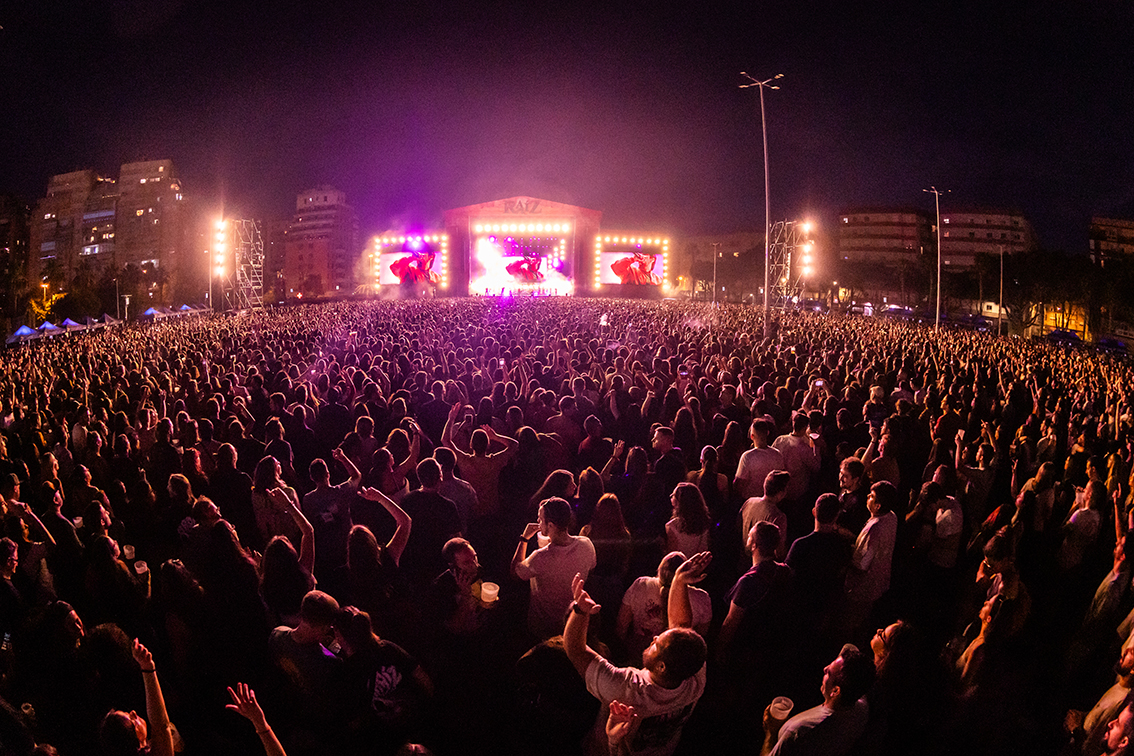

Con esta planificación detallada y minuciosa, logramos conseguir una distribución del sonido homogénea y uniforme en todo el recinto. La coherencia tonal, junto a la presión sonora fueron claves para garantizar que el público pudiera disfrutar del concierto con la misma claridad e intensidad en cualquier punto del recinto.
Este proyecto vuelve a recalcar la importancia de una buena coordinación entre el diseño del sistema, la medición acústica y la ejecución técnica en eventos de gran escala.
Credits material fotográfico (fotos 21-24) del concierto: Daniel Claudín, Simes Audio, Último Pasillo
