Descripción

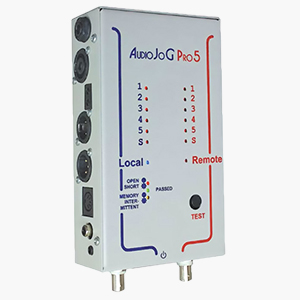

AudioJog Pro 5
CABLE TESTER

AudioJog Pro 5 – comprobador de cables que cuenta con dos filas de seis LED correspondientes a cada uno de los posibles pines de conexión. También, con un LED adicional para la conexión de pantalla o masa. A medida que se activa cada pin, los LED indican todas las conexiones asociadas a ese pin. Esto permite detectar fácilmente cortocircuitos, circuitos abiertos y conexiones cruzadas. También muestran la posible presencia de conexiones con alta resistencia o fugas.

Compatible con XLR de 3 pines macho y hembra, XLR de 5 pines macho y hembra, jack de 6,35 mm en estéreo o mono, conectores Bantam de 4,4 mm simples o dobles en estéreo o mono, jack de 3,5 mm en estéreo o mono, Speakon de 2 y 4 polos, DIN de 180 grados de 3 y 5 pines, RCA tipo phono y BNC de 50/75 ohmios para HD SDI.

Dispone de una función de memoria indicada por tres LED. Cuando el LED de memoria está activado, el AudioJoG Pro 5 escanea automáticamente todas las conexiones y las compara con la información almacenada pulsando una vez el botón de prueba. La memoria funciona tanto en modos de prueba de un solo extremo como de doble extremo.

Presenta dos modos de prueba: el modo de doble extremo, en el que ambos extremos del cable se conectan al AudioJoG Pro, y el modo de un solo extremo, en el que un extremo del cable se conecta al AudioJoG Pro 5 y el otro a otro dispositivo AudioJoG Pro 5 o a cualquier comprobador compatible.

En modo de doble extremo detecta continuidad y cortocircuitos por debajo de 255K {75K} ohmios, circuitos abiertos (de extremo a extremo y entre pines conectados) por encima de 255K {75K} ohmios, con un tiempo de prueba inferior a 2 {5} segundos.

CARACTERÍSTICAS:
