Descripción

AudioJog Rack 8
AUDIO/LIGHTNING/NETWORK CABLE TESTER

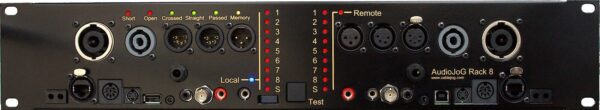

AudioJog Rack 8 – dispone de dos filas de nueve LED que corresponden a cada uno de los posibles pines del conector y uno adicional para la conexión de pantalla o masa. A medida que se activa cada pin, los LED indican todas las conexiones asociadas a ese pin, de modo que es posible localizar fácilmente cortocircuitos, circuitos abiertos y conexiones cruzadas. Los LED también muestran posibles conexiones con alta resistencia o fugas.

El dispositivo admite una amplia variedad de conectores, incluyendo XLR de 3, 4 y 5 polos tanto macho como hembra, jacks de 6,35 mm, 3,5 mm y 2,5 mm en versiones mono o estéreo, Speakon de 2, 4 y 8 polos, DIN de 3, 5 (180°) y 8 polos, Mini DIN de 4 polos, RCA, BNC 50/75 Ω o HD SDI, RJ45 y Ethercon, USB tipo A y B, así como conectores tipo banana de 4 mm.

El AudioJoG Rack 8 incorpora una función de memoria indicada por seis LED. La memoria funciona tanto en pruebas de un solo extremo (en el que un extremo se conecta al AudioJoG Rack 8 y el otro a otro AudioJoG Rack 8 o a cualquier probador compatible) como de doble extremo (en el que ambos extremos del cable se conectan al AudioJoG Rack 8).

En cuanto a las especificaciones, el dispositivo detecta continuidad y cortocircuitos por debajo de 255K ohmios (75K en modo de un solo extremo) y circuitos abiertos, tanto de extremo a extremo como entre pines conectados, por encima de esos valores. El tiempo de prueba es inferior a 2 segundos (5 segundos en modo de un solo extremo).

CARACTERÍSTICAS:
